Nhu cầu sử dụng mạng không dây ngày nay đến từ ưu điểm tuyệt vời trong việc kết nối mạng dễ dàng cho các thiết bị, từ di động tới cố định, từ desktop, laptop cho tới điện thoại của bạn mà không phải nhức đầu tính toán việc đi dây như thế nào cho gọn gàng thẩm mĩ. Bên cạnh việc đơn giản hóa quá trình cài đặt, thiết lập ban đầu, tới mức bất kì ai trong chúng ta cũng có thể làm được, các chuẩn mạng không dây cũng liên tục được nâng cấp nhằm đưa mức hiệu năng sử dụng lên ngang tầm với mạng dây truyền thống. Các tính năng bảo mật và mã hóa thông tin cũng được cải tiến tương ứng, đảm bảo sự an toàn cần thiết cho môi trường sử dụng của bạn.
Rất nhiều thiết bị được phát triển theo tiêu chuẩn IEEE 802.11a, 802.11b, 802.11g và mới nhất hiện nay là 802.11n. Trong xu thế đó hãng Planet đã giới thiệu ra thị trường dòng thiết bị access point không dây WNAP-C3220
Đánh giá thiết kế
Đóng gói và phụ kiện
Vỏ hộp của thiết bị WNAP-C3220 được thiết kế với gam màu trắng sữa của dòng wireless LAN, mang đến sự chuyên nghiệp và bắt mắt. Các thông tin cũng như thông số kỹ thuật đều được thể hiện trên vỏ hộp.

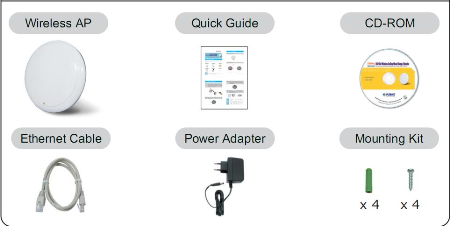

Phụ kiện đi kèm rất đầy đủ bao gồm: một cáp Ethernet RJ-45 chiều dài 1 m, một adapter cấp nguồn cho thiết bị với đầu ra 9V- 0.6A; đi kèm với thiết bị còn có một đĩa CD tài liệu thiết bị và cách hướng dẫn cài đặt nhanh cho thiết bị WNAP-C3220; cùng với đó là bộ ốc vít để có thể cố định thiết bị lên trần nhà
Thiết bị chính

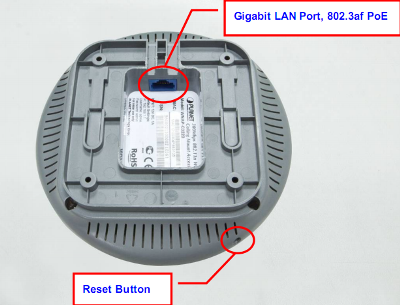

Thiết bị WNAP-C3220 được thiết kế với gam màu trắng hiện đại, với hình dáng tròn trong thiết kế đĩa bay hiện đại mang đến cảm giác cách tân cho thiết bị. Hệ thống đèn LED báo hiệu trạng thái làm việc được thiết kế khoa học ở mặt trước, khi đèn nhấp nháy báo hiệu các thiết bị đang khởi động, còn khi đứng đèn báo hiệu trạng thái nguồn của thiết bị. Ở phía mặt sau là hệ thống chuyển mạch gồm các giao diện RJ-45 có khả năng nhận nguồn PoE, và phím bấm reset thiết bị về mặc định ban đầu.
Với thiết kế tinh tế WNAP-C3220 rất nổi bật trên bàn làm việc, hoặc sử dụng theo kiểu dáng treo tường, ốp trên trần nhà, đáp ứng việc trang trí, mang đến vẻ đẹp cho văn phòng hiện đại, năng động.
Thông số kỹ thuật
|
Model
|
WNAP-C3220
|
|
Hardware Specification
|
|
Standard support
|
IEEE 802.11b/g
IEEE 802.11n
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE 802.3ab 1000Base-T
IEEE 802.3x Flow Control
IEEE 802.3af Power over Ethernet
|
|
PoE
|
802.3af PoE
|
|
Interface
|
Wireless IEEE 802.11b/g/n
LAN: 1x 10/100/1000Base-T, Auto-MDI/MDIX, 802.3af PoE compliant
|
|
Antenna
|
Built-in 2T2R, 2dbi Printed Antenna
|
|
LED
|
Wireless / Power LED
|
|
Button
|
Reset
|
|
Power Requirements
|
Power Supply: DC 12V, 1A
Power over Ethernet: IEEE 802.3af PoE, DC 48V, 0.35A
|
|
Power Consumption
|
≦ 6W
|
|
Wireless Interface Specification
|
|
Frequency Band
|
2.4 ~ 2.4835GHz
|
|
Modulation
|
Transmission / Emission Type: DSSS / OFDM
Data modulation type: OFDM: BPSK, QPSK, 16-QAM, 64-QAM, DBPSK, DQPSK, CCK
|
|
Opt. Channel
|
America / FCC: 2.412~2.462GHz (1~11 Channels)
Europe / ETSI: 2.412~2.472GHz (1~13 Channels)
Japan / TELEC: 2.412~2.484GHz (1~14 Channels)
|
|
RF Output Power
|
20dBm (Max.)
|
|
Receiver Sensitivity
|
IEEE 802.11b: -92dBm @ 1Mbps; -85dBm @ 11Mbps, PER < 8%
IEEE 802.11g: -88dBm @ 6Mbps; -73dBm @ 54Mbps, PER <10%
IEEE 802.11n: -90dBm @ MCS8; -70dBm @ MCS15, PER <10%
|
|
TX Power
|
User defined (Range 1~100, default 100)
|
|
Data Rate
|
IEEE 802.11b: 1/ 2/ 5.5/ 11Mbps
IEEE 802.11g: 6/ 9/ 12/ 18/ 24/ 36/ 48/ 54Mbps
IEEE 802.11n: 300 Mbps in 40MHz mode / 150Mbps in 20MHz mode
|
|
Wireless Management Features
|
|
Operating Mode
|
AP
Repeater
WDS PtP
WDS PtMP
|
|
Encryption Security
|
64/128-bits WEP
WPA, WPA-PSK
WPA2, WPA2-PSK
802.1X
|
|
Wireless Isolation
|
Enable it to isolate each connected wireless clients but not let them access to each other mutually
|
|
Wireless Security
|
Wireless MAC address filtering (up to 50 entries)
SSID broadcast and Hide
|
|
Wireless Client Max
|
20 (default 10)
|
|
WMM
|
Wi-Fi Multimedia for better data transmission of Video or on-line demand
|
|
BG Protection Mode
|
A protection mechanism prevents collisions among 802.11b/g modes
|
|
APSD
|
For auto power-saved service
|
|
Max. WDS AP
|
4
|
|
Max. Wired Client
|
Unlimited
|
|
Software
|
|
LAN
|
Static IP, Dynamic IP
|
|
Management
|
Web UI, SNMP
|
|
SNMP
|
v1/v2c; MIB support: MIB I, MIB II (RFC-1213)
|
|
Diagnostic tool
|
System Log
|
|
Environment & Certification
|
|
Operation
|
Temperature: 0 ~ 40 Degree C
Humidity: 10 ~ 90% non-condensing
|
|
Storage
|
Temperature: -40 ~ 70 Degree C
Humidity: 5 ~ 90% non-condensing
|
|
Regulatory
|
CE, RoHS
|
Nhận xét về thông số kỹ thuật:
Về tính năng không dây: WNAP-C3220 hỗ trợ tính năng bộ phát không dây khá tốt. Thiết bị hỗ trợ chuẩn không dây 802.11n tương thích ngược với chuẩn 802.11b; 802.11g hỗ trợ truyền dữ liệu với băng thông tối đa lên tới 300 Mbps, hoạt động với dải tần 2.4 GHz. Bên cạnh đó thiết bị cũng hỗ trợ các chuẩn bảo mật và xác thực cho không dây như: WPA/WPA2, 802.1X. mang đến sự an toàn khi kết nối, chống lại các cuộc tấn công trong hệ thống mạng.
Về tính năng định tuyến và tường lửa: WNAP-C3220 hỗ trợ đầy đủ các tính năng Access Point như: chế độ Access Point, chế độ Repeater, chế độ WDS Point to point, chế độ WDS Point to multi point,… giúp triển khai hệ thống mạng không dây với nhiều tính năng.
Đánh giá về kênh truyền
Như chúng ta đã biết, mỗi kênh truyền của mạng không dây đều có một băng thông nhất định. Khi có nhiều thiết bị wireless cùng truyền dữ liệu trên một kênh, hiện tượng giảm tín hiệu, băng thông và tốc độ lẫn nhau sẽ xảy ra. Đáng tiếc, thường các nhà sản xuất đều phải đặt một kênh truyền mặc định cho thiết bị mới sản xuất, và thường thì chúng rất dễ trùng nhau, trong khi người dùng chúng ta hiếm khi quan tâm đến việc thay đổi kênh truyền này.

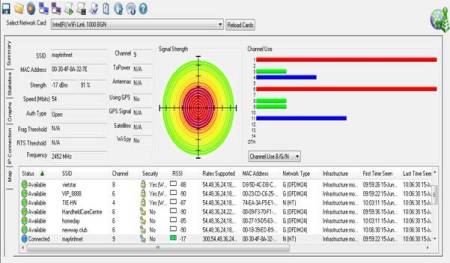

Để lựa chọn kênh truyền phù hợp cho WNAP-C3220 chúng tôi sử dụng phần mềm Wireless Monitor để khảo sát sóng WiFi tại khu vực mình lắp đặt từ đó chọn ra kênh truyền còn trống hoặc được sử dụng ít nhất.
Đánh giá về nhiệt độ hoạt động
Trong quá trình hoạt động, thiết bị WNAP-C3220 tỏ ra khá mát với các lỗ thoát nhiệt hợp lý. Nhiệt độ bề mặt chưa khi nào vượt quá 45°C, ngay cả trong điều kiện truyền dữ liệu liên tục với tốc độ tối đa.
Kết luận
Qua quá trình kiểm tra và thử nghiệm chúng tôi rút ra các vấn đề sau:
+ Giá cả hợp lý cho thị trường tầm trung, kiểu dáng bắt mắt, trang nhã.
+ WNAP-C3220 được thiết lập nhanh chóng để sử dụng với tính năng không dây hỗ trợ tốt cho các card không dây chuẩn G; cùng với đó tính năng WPS hỗ trợ kết nối trực tiếp thông qua mã PIN mà không cần cấu hình.
+ WNAP-C3220 hỗ trợ 1 cổng LAN tốc độ 10/100/1000 Mbps đáp ứng khả năng chuyển mạch cho hệ thống mạng có dây.
+ Thiết bị là sự lựa chọn hoàn hảo cho hệ thống mạng gia đình, và hệ thống văn phòng hiện đại, mang tới những trải nghiệm tuyệt vời khi thưởng thức những dịch vụ giải trí chuẩn HD thông qua kết nối không dây
