Mong muốn của người dùng

• Số lượng máy tính từ 100 đến 500.
• Tầng Trung tâm sử dụng chuyển mạch lớp 3, liên kết với các tầng khác ở tốc độ 1000BaseTX/SX/LX.
• Tầng Phân phối sử dụng chuyển mạch lớp 2 có khả năng ghép tầng lên đến 384 cổng và chia VLAN.
• Tầng Quản lý sử dụng chuyển mạch có khả năng chia VLAN và tính bảo mật cao như xác thực người dùng truy nhập.

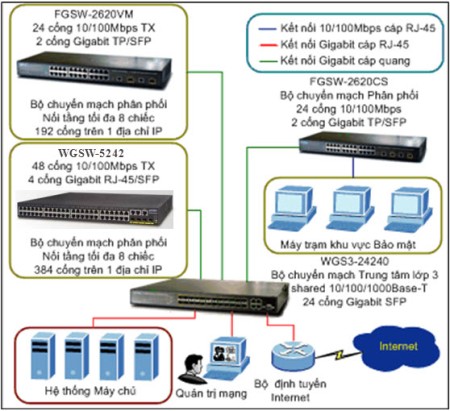

Giải pháp của PLANET

• Đối với các hệ thống mạng mà số lượng từ 100 máy tính trở lên thì các thiết bị chuyển mạch phải ổn định và có hiệu suất làm việc cao. Thiết bị chuyển mạch lớp 3 WGS3-24240, lớp 2 WGSW-5242 và SGSW-2840 là những dòng sản phẩm mới nhất của PLANET nhằm phục vụ các yêu cầu trên.
• Tầng Trung tâm được hình thành khi hệ thống mạng được chia theo từng khu vực tòa nhà hoặc từng phòng ban theo chức năng quản lý riêng. Tất cả các thiết bị tại các khu vực này sẽ tập trung lại tại Tầng Trung tâm. Chính vì vậy Tầng Trung tâm cần phải có những thiết bị có cấu trúc chuyển mạch nội tại cao và có khả năng định tuyến các lớp mạng khác nhau. Bộ chuyển mạch lớp 3 WGS3-24240 có cấu trúc chuyển mạch nội tại lên tới 48Gbps, 24 cổng mạng hoạt động ở tốc độ Gigabit và 4 cổng Gigabit SFP cho cáp quang với khoảng cách kết nối xa nhất có thể lên đến 70km. Một đặc tính quan trọng của dòng chuyển mạch này là chức năng Đảm bảo chất lượng dịch vụ/QoS để đảm bảo băng thông cho các ứng dụng quan trọng như VoIP hay hội đàm video. Do đó WGS3 rất phù hợp cho bộ chuyển mạch Trung tâm hay bộ chuyển mạch cho khu vực các máy chủ.
• Tầng Phân phối đây là đầu ra của Tầng Trung tâm nên sẽ đòi hỏi có nhiều bộ chuyển mạch hơn. Yêu cầu của Tầng này là các thiết bị phải dễ dàng quản lý, có cấu trúc chuyển mạch tốt. Bộ chuyển mạch lớp 2 WGSW-5242 có 48 cổng mạng tốc độ 10/100Mbps và 4 cổng Gigabit RJ-45/SFP với tính năng ghép tầng/stackable cho phép quản lý 8 thiết bị hay 384 cổng mạng chỉ qua 1 điạ chỉ IP duy nhất. Hơn nữa, với cấu trúc chuyển mạch nội tại 17,6Gbps, hỗ trợ VLAN cho cả 802.1Q và Port-Base nên WGSW-5242 rất phù hợp cho lớp mạng Tầng Phân phối trong một hệ thống mạng lớn.
• Tầng Quản lý nằm trong sự quản lý của Tầng Phân phối hoặc tách riêng thành một vùng bao gồm các nhóm quản trị hệ thống, các phòng ban mà thông tin dữ liệu vào ra là rất nhạy cảm nên sẽ đòi hỏi hệ thống chuyển mạch có tính bảo mật cao nhất. Bộ chuyển mạch lớp 2 SGSW-2840 có 24 cổng mạng 10/100Mbps và 4 cổng Gigabit TP/SFP cho cáp quang với tính năng bảo mật cao cấp bằng việc xác thực truy nhập qua từng cổng mạng thông qua chuẩn 802.1x. Như vậy bất cứ một thiết bị nào gắn vào bộ chuyển mạch này đều được hệ thống kiểm tra xác thực trước khi cho phép truy nhập. Hơn nữa, với cấu trúc chuyển mạch nội tại 12,8 Gbps hỗ trợ VLAN cho cả 802.1Q và Port-Base nên SGSW-2840 rất phù hợp cho lớp mạng Tầng Quản lý trong một hệ thống mạng lớn.

Tính năng Sản phẩm

Lựa chọn Sản phẩm

• Sử dụng các bộ chuyển mạch lớp 3 WGS3-24240 với 24 cổng Gigabit RJ-45+4 cổng Gigabit SFP hỗ trợ cáp quang cho Tầng Trung tâm.
• Sử dụng WGSW-5242 với 48 cổng 10/100Mbps+4 cổng Gigabit RJ-45/SFP hoặc WGSW-2840 với 24 cổng 10/ 100Mbps+4 cổng Gigabit RJ-45/SFP hỗ trợ cáp quang cho Tầng Phân phối.
• Sử dụng SGSW-2840 với 24 cổng 10/100Mbps+4 cổng Gigabit TP/SFP hỗ trợ cáp quang cho Tầng Quản lý.
