Hiện trạng hệ thống và mong muốn :
Hệ thống mạng bao gồm nhiều dịch vụ mạng như camera giám sát, cơ sở dữ liệu File dùng chung, dịch vụ FTP cần được lưu trữ độc lập hoạt động giao dịch với tốc độ mạng cao. Giải pháp NAS-3410 là phương án tốt cho phép bạn lưu trữ các hình ảnh từ các camera, dịch vụ chia sẻ file dùng chung, FTP server theo hệ thống có tổ chức bảo mật tốt, cho phép cân bằng kết nối qua hai hay ba đường Gigabit Ethernet và khả năng chống nhiễm virus tự update bên trong khi bạn đưa dữ liệu lên (upload).
Giải pháp :
Dùng thiết bị NAS-3410 như một server file độc lập cho phép bạn chia sẻ dữ liệu qua File Sharing hay FTP Server, bảo vệ CSDL với hệ thống đĩa cứng chuẩn RAID 0,1,5. Ngoài ra, thiết bị có các dịch vụ kèm theo như bảo mật thư mục theo tài khoản người dùng, chống virus tự cập nhật, lưu trữ backup qua thiết bị ngoại vi như băng từ, ổ quang DVD/CD…Hằng ngày, bạn có thể giám sát tình trạng hoạt động của hệ thống lưu trữ và thông báo cụ thể qua chức năng Status and Static hay báo cáo ghi chép giao dịch mạng (Event and Log) giúp bạn đưa ra những phương án tối ưu hoá hệ thống hoàn hảo hơn.
Mô tả hướng dẫn cấu hình chung các bước cơ bản :
1. Truy cập thiết bị NAS-3410 và cấu hình qua giao diện Web
Mục đích: Truy cập vào cấu hình thiết bị NAS-3410 và bắt đầu cấu hình hệ thống
2. Thiết lập cấu hình mạng TCP/IP
Mục đích: Cho phép thiết bị hoạt động trong môi trường mạng LAN, các máy trạm sử dụng hệ thống lưu trữ theo một địa chỉ IP và các tham số cần thiết để thiết bị cập nhật phiên bản chống virus mới.
3. Cấu hình và định dạng đĩa cứng
Mục đích: Cho phép khởi tạo hệ thống cơ sở dữ liệu theo cấu trúc RAID nhằm bảo đảm an toàn dữ liệu quan trọng
4. Thiết lập cấu trúc thư mục
Mục đích: Cho phép thiết lập khoanh vùng dữ liệu theo mục đích sử dụng riêng
5. Cập nhật tài khoản account người dùng
Mục đích: Nhằm tổ chức xác thực một nhóm người dùng theo cơ sở dữ liệu riêng
6. Thiết lập hệ thống thư mục chia sẻ dữ liệu người dùng
Mục đích: Xác định quyền truy cập cơ sở dữ liệu chung theo người dùng trong mô hình giải pháp chia sẻ dữ liệu theo thư mục
7. Thiết lập hệ thống truy cập dữ liệu qua FTP
Mục đích: Tổ chức dịch vụ truy cập dữ liệu dùng chung qua FTP server có xác nhận qua danh sách tài khoản người dùng ACL.
Các tính năng cao cấp như chống virus và lưu trữ qua thiết bị ngoại vi như băng từ, ổ DVD/CD, các tính năng báo cáo tình trạng hệ thống, mời các bạn tham khảo thêm tại bản hướng dẫn cài đặt kèm theo thiết bịHướng dẫn cấu hình :

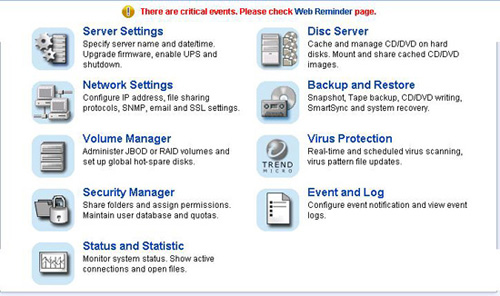

Bước 1: Truy cập thiết bị NAS-3410 và cấu hình qua giao diện Web Địa chỉ mặc định của thiết bị là 192.168.1.1 Trước khi cấu hình thiết bị bạn nên thay đổi địa chỉ mạng cùng dải địa chỉ với thiết bị (ví dụ: 192.168.1.3 / 255.255.255.0) Hãy truy cập cấu hình thiết bị qua địa chỉ http://192.168.1.1 trên giao diện web với tài khoản mặc định User name: admin Password: để trống Màn hình hiển thị menu chính :
|
|

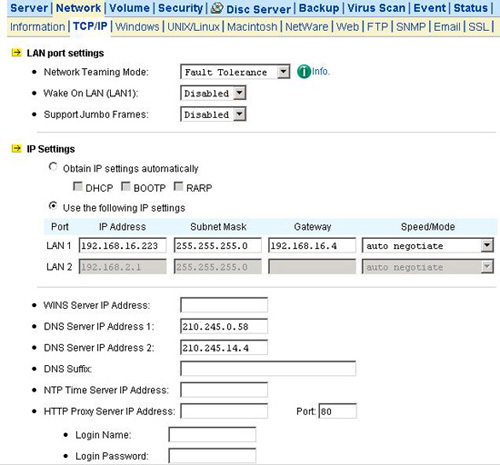

Bước 2: Thiết lập cấu hình mạng TCP/IP Truy cập vào Menu Network Setting/ TCP/IP để cấu hình địa chỉ mạng a.Lựa chọn Optain IP setting automatically để nhận cấu hình mạng tự động từ Server b.Lựa chọn Use the following IP setting để cấu hình địa chỉ tĩnh. Các chức năng cập nhật virus từ Internet sẽ phụ thuộc rất nhiều vào tham số gateway và DNS mà bạn cung cấp.
|
|

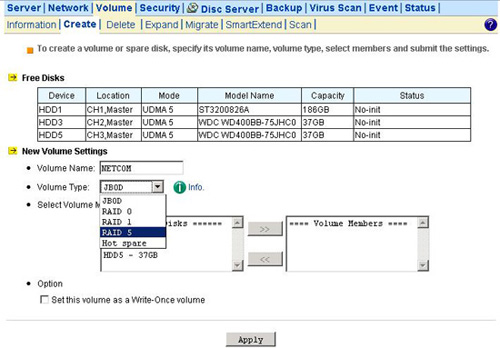

Bước 3: Cấu hình và định dạng đĩa cứng Lựa chọn mục Volume –> Create Chọn cấu hình RAID cho hệ thống đĩa, lựa chọn ổ cứng vào danh sách Volume Member và khởi tạo định dạng. Nhấn Apply và Close để hoàn tất và một cơ sở dữ liệu được sinh ra và ban có thể đặt tên cho nó.
|
|
Quá trình khởi tạo khoảng 20 phút..
|
|

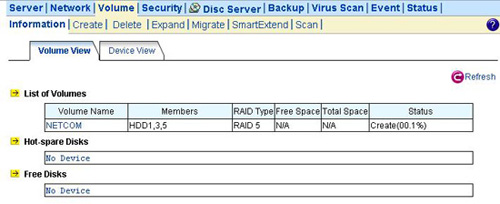

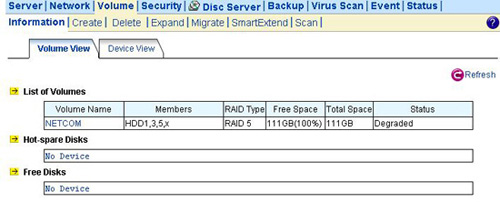

Quá trình khởi tạo kết thúc, Thông tin về Cơ sở dữ liệu được thông báo trong Volume -> Information
|
|

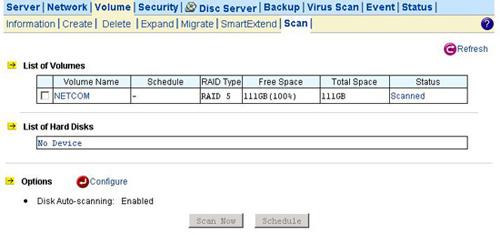

Bạn có thể lựa chọn tự động Scan để cập nhật cấu hình đĩa ngay khi hệ thống có thay đổi 1 đĩa cứng theo cấu trúc Volume -> Scan
|
|
Bước 4: Thiết lập cấu trúc thư mục Hệ thống thư mục sẽ dựa theo nhu cầu cụ thể, ví dụ ở đây chúng tôi dùng 2 hệ thống thư mục: a. Hệ thống dùng chia sẻ dữ liệu qua hệ thống FTP server Muốn truy cập cơ cở dữ liệu này bạn phải truy cập theo địa chỉ sau ftp://192.168.16.223 và xác thực tài khoản người dùng do người quản tri cung cấp Ví dụ thư mục /Netcom/FTP_Data b. Hệ thống chia sẻ dữ liệu cho các máy tính ngang hàng qua địa chỉ tên máy Muốn truy cập cơ cở dữ liệu này bạn phải lựa chọn Start -> Run -> \\192.168.16.223 và xác thực tài khoản người dùng do người quản tri cung cấp Ví dụ Thư mục /Netcom/Long và /Netcom/Thao

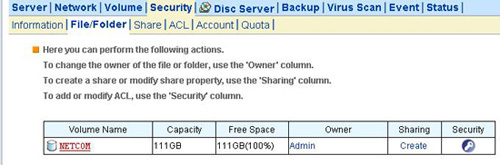

Ví dụ sau là 3 thư mục cho 2 người dùng và 1 thư mục dùng chung FTP Lựa chọn
|
|
Nhấn vào Cơ sở dữ liệu Netcom, Chọn Create Folder để tạo thư mục Long, Thao, và FTP_Data
|
|

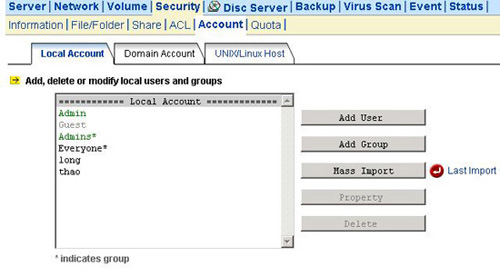

Bước 5: Cập nhật tài khoảng account người dùng Lựa chọn Security -> Account để quản trị các tài khoản người dùng
|
|
Bước 6: Thiết lập hệ thống thư mục chia sẻ dữ liệu người dùng

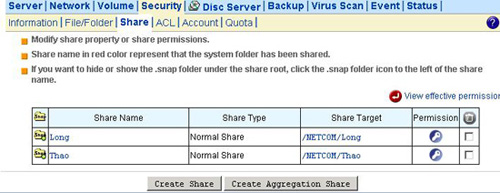

Lựa chọn Security -> Share -> Create Share để khởi tạo dịch vụ chia sẻ dữ liệu, lựa chọn 1 trong 2 thư mục đã khởi tạo dịch vụ Long theo đường dẫn Netcom/Long
|
|

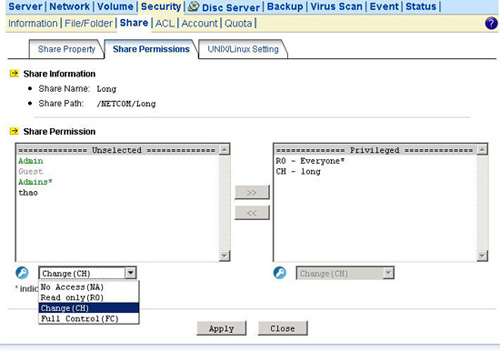

Nhấn vào biểu tượng cái khoá ở danh mục Permission để lựa chọn chế độ bảo mật cho thư mục đang chia sẻ:
|
|
Nhấn Apply và Close để hoàn tất 1 dịch vụ chia sẻ file qua thư mục theo bảo mật người dùng. Dịch vụ chia sẻ người dùng cho phép bạn sử dụng tài nguyên như một máy tính ngang hàng theo tên máy hay địa chỉ IP theo cấu trúc Start -> Run -> //192.168.16.223 Tương tự đối với dịch vụ chia sẻ file qua thư mục Thao…theo đường dẫn /Netcom/Thao

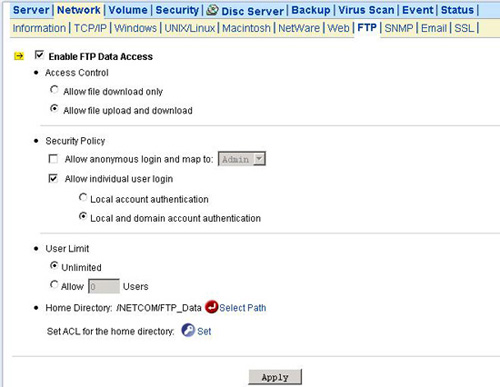

Bước 7: Thiết lập hệ thống truy cập dữ liệu qua FTP Dịch vụ FTP là dịch vụ file server được quản lý theo hệ thống cơ sở dữ liệu dùng chung và bảo mật tài khoản người dùng qua cấu trúc ACL tự xây dựng. Bạn hãy vào đường dẫn Network -> FTP để cấu hình File Server
|
|
Bạn hãy chọn Home Directory : nhấn vào Select Path để trỏ đường dẫn cơ sở dữ liệu sẽ chia sẻ là /Netcom/FTP_Data
Chọn Set tại ACL for home directory để cài đặt bảo mật danh sách người dùng.
|
|
Nhấn Apply và Close để hoàn tất. |
