Hướng dẫn cài đặt FPS-1101



Mong muốn của khách hàng:


Hệ thống mạng LAN đã được kết nối Internet tốc độ cao ADSL, các máy tính trong mạng LAN có thể kết nối tới Internet thông qua nhà cung cấp dịch vụ, có thể chia sẻ tài nguyên trong mạng như máy in.

Mong muốn người dùng có thể kết hợp hệ thống mạng với Print Server và máy in  với giao diện LPT chuẩn IEEE 1284 để có thể in được tài liệu từ một máy bất kì trong mạng



Giải pháp

Dùng print server FPS-1101 của PLANET cho phép thực hiện các thao tác về in ấn từ bất kỳ máy tính nào trong mạng LAN.



Hướng dẫn cấu hình



Để cấu hình hoàn chỉnh hệ thống mạng LAN sử dụng máy in thông qua Print Server ta cấu hình thành 2 phần:



Phần 1: Cài đặt cho hệ thống mạng



Bước 1: Cài đặt các thiết bị theo mô hình

Bước 2: Cấu hình modem(chế độ Bridge)

Bước 3: Cấu hình router (chế độ PPPoE)



Phần 2: Cài đặt Print Server và Driver  máy in lên các máy trong mạng.



2.1: Cài đặt Print Server lên từng máy

Bước 1: Cấu hình địa chỉ IP

Bước 2: Cài đặt Print Server

2.2: Cài đặt Driver máy in lên từng máy

Bước 1: Cài đặt từ Driver FPS-1101

Bước 2: Cài đặt máy in từ máy tính

Bước 3: Cài đặt máy in



Phần 1: Cài đặt cho hệ thống mạng:



Bước 1: Cài đặt nhanh theo mô hình bên dưới



Bước 2: Cấu hình modem (chế độ Bridge, xin xem thêm bài viết hướng dẫn cấu
hình modem ở chế độ bridge trên
http://www.planet.com.vn/hotro/hdcd/IR/ade4400v2/view)



Bước 3: Cấu hình router  (chế độ PPPoE, xin xem thêm bài viết hướng dẫn cấu hình router ở chế độ PPPoE trên
http://www.planet.com.vn/hotro/hdcd/IR/XRT401D/view)





Phần 2: Cài đặt Print Server và Driver máy in lên từng máy



     2.1 : Cài đặt Print Server cho từng máy



Chú ý: bạn phải gỡ bỏ driver đã cài đặt nếu muốn cài đặt phiên bản thấp hơn phiên bản bạn đã có sẵn trong máy.

           Trước khi cài đặt bạn cần chuẩn bị: một máy tính cài đặt hệ điều hành có thể tương thích với FPS 1101; đĩa cài đặt driver của FPS 1101; máy in muốn sử dụng có cổng kết nối song song.







Bước 1: Bạn nên khởi tạo lại cấu hình của nhà sản xuât trước khi cài đặt.

               Đặt địa chỉ IP của máy tính bạn sử dụng để cài đặt:   IP: 192.168.0.100; Subnet Mask: 255.255.255.0

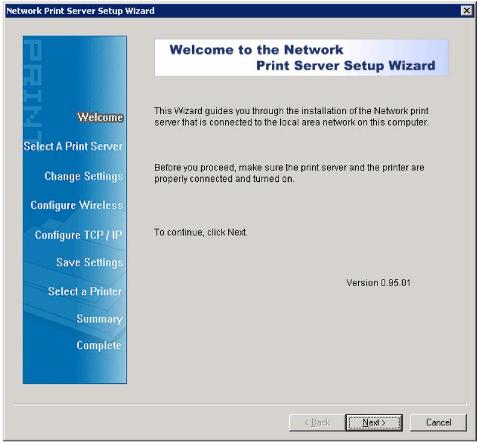

                Sau đó sử dụng đĩa CD cài đặt print server FPS 1101.









Nhấn next để tiếp tục.

Chọn print server bạn muốn cài đặt ( ở đây là FPS – 1101 )







Bạn có thể chọn Yes hoặc No để có thể cài đặt hoặc giữ nguyên cấu hình của print server.

Chọn No thì tự động giữ nguyên địa chỉ IP mặc định của nhà sản xuất (IP: 192.169.0.10; Subnet Mask: 255.255.255.0 )

Chọn Yes bạn có thể cấu hình và đặt lại địa chỉ IP cho print server phù hợp với mạng LAN









Bước 2: Bạn có thể chọn máy in đã có sẵn trong danh sách. Ấn Next -> Next -> Finish

Nếu máy in chưa có sẵn trong danh sách bạn có thể cài đặt máy in (xem hướng dẫn phần cài đặt cho máy trạm)







       2.2: Cài đặt Driver máy in cho các máy trong mạng





Bước 1: Sử dụng đĩa CD cài đặt print server FPS 1101.











Nhấn next để tiếp tục.

Chọn print server bạn muốn cài đặt ( ở đây là FPS – 1101 )

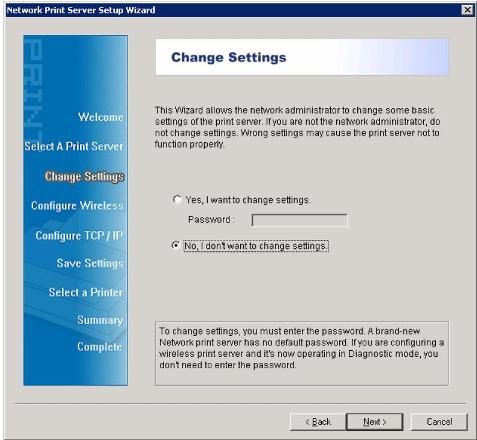

Chọn NO, I don’t want to change setting (chú ý máy tính của bạn phải có địa chỉ IP thích hợp với mạng LAN mà print server đã cài đặt trước đó) rồi ấn next để tiếp tục







Bước 2: Nếu máy tính đã có sẵn trình điều khiển cho máy in bạn có thể chọn máy in đã có sẵn trong danh sách. Ấn Next -> Next -> Finish

Nếu máy tính chưa có trình điều khiển cho máy in ấn Add New Printer









Bước 3: Sau khi chương trình cài đặt máy in của window hiện nhấn Next để tiếp tục.









Chọn như hình dưới sau đó ấn next để tiếp tục











Chọn máy in trong danh sách mà bạn muốn cài đặt. Ấn Next để tiếp tục. (Trong ví dụ chọn máy in Hewlet-Packard HP-GL/2 router







Nếu trong driver của bạn đã có sẵn, máy tính sẽ hỏi bạn có cập nhật thông tin về máy in hay không. Chọn Next. Thay đổi tên máy in và chọn máy in bạn muốn là mặc định cho máy tính.

Nếu máy chưa có driver máy sẽ tự động cài đặt. (bạn cần có đĩa cài máy in hoặc file cai đặt máy in trong máy.

Sau khi kết thúc cài đặt máy in. Chọn finish. Sẽ quay lại màn hình Select a printer









Nhấn Next -> Next -> Finish
Chúc các bạn cài đặt thành công!
Mọi thông tin về sản phẩm xin xem trên website http://planet.com.vn
