Hướng dẫn cấu hình tính năng virtual server trên thiết bị WNRT-627

Mong muốn của người dùng

Mong muốn sử dụng mạng không dây kết nối và chia sẻ internet cũng như tài nguyên của mạng LAN cho các máy tính xách tay một cách an toàn. Đồng thời cho phép từ Internet truy cập được một số dịch vụ máy chủ trong hệ thống mạng

Giải pháp

Sử dụng router không dây WNRT-627 của Planet. WNRT-627 có thể hoạt động chế độ PPPoE kết nối với internet. Thiết bị có hỗ trợ tính năng Virtual Server cho phép hất một số dịch vụ nội bộ trong hệ thống mạng lên Internet

Hướng dẫn cấu hình

Trong bài hướng dẫn này chúng tôi hướng dẫn các bạn cài đặt nhanh một hệ thống sử dụng router không dây WNRT-627của Planet.

Để cài đặt hoàn thiện căn bản cho một hệ thống mạng đáp ứng mong muốn của người sử dụng, bạn cần tiến hành những bước sau.

Phần I: Cài đặt cơ bản cho hệ thống mạng sử dụng WNRT-627

Bước 1: Cài đặt các thiết bị theo mô hình
Bước 2: Cấu hình kết nối Internet với đường cáp quang

Phần II: Cấu hình tính năng Wireless trên WNRT-627

Bước 1: Cấu hình DDNS

Bước 2: Cấu hình Virtual Server

Phần I: Cài đặt cơ bản cho hệ thống mạng sử dụng WNRT-627

Thiết bị WNRT-627 có các thông số mặc định như sau:

IP address: 192.168.1.1

Subnet mask: 255.255.255.0

Username: admin

Password: admin

DHCP Server: Enable:

Bước 1: Cài đặt thiết bị theo mô hình

Bước 2: Cấu hình tính năng kết nối Internet với đường cáp quang

Trên máy tính PC kết nối với thiết bị như hình vẽ. Máy tính PC sẽ tự động nhận địa chỉ IP từ thiết bị (ví dụ: 192.168.1.100)

Sử dụng Internet Explorer và nhập vào địa chỉ : 192.168.1.1 nhập vào username và password mặc định

Giao diện web sẽ có giao diện cấu hình như sau

Trên giao diện chính chọn Network / WAN

Trong giao diên WAN chọn : PPPoE trong WAN Connection Type

Điền thông số: username/ password của account đường truyền

Chọn Save để lưu lại cấu hình

Sau khi kết nối trên giao diện wan có các thông số sau:

Phần II: Cấu hình tính năng Wireless trên WNRT-627

Bước 1: Cấu hình tính năng DDNS

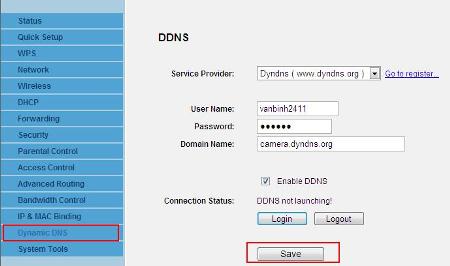

Trên giao diện chính của thiết bị chọn Dynamic DNS

Điền username/password của tài khoản đã đăng ký trên http://dyndns.com

Chọn nhà cung cấp dịch vụ là Dyndns

Điền tên miền đăng ký trên http://dyndns.com trong Domain name.

(Trong ví dụ này là: http://camera.dyndns.org)

Ấn save để lưu lại cấu hình

Bước 2: Cấu hình tính năng Virtual Server

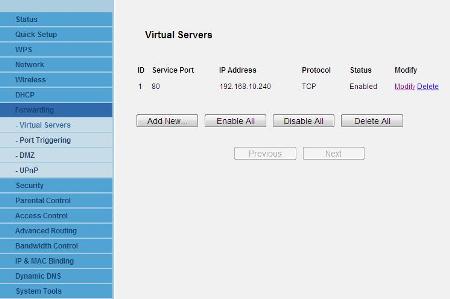

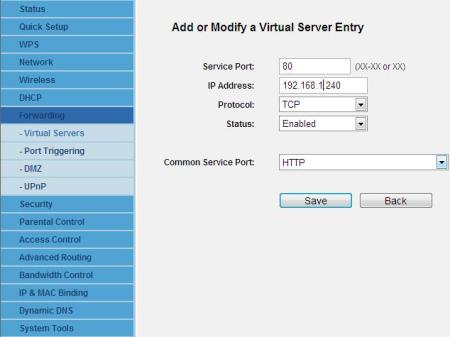

Trong giao diện cấu hình chính, chọn Forwarding / Virtual Server chọn Add new
