Hướng dẫn cấu hình VLAN





Giới thiệu về tính năng Vlan của switch PLANET

Như chúng ta đã biết về mặt lý thuyết VLAN sẽ chia các cổng trên Switch thành các Subnet riêng biệt và các Subnet này muốn truy cập lẫn nhau thì phải thông qua thiết bị định tuyến như Router, Switch layer 3 (Switch tầng 3). Nếu không có thiết bị định tuyến thì các subnet này sẽ chỉ truy cập được trong VLAN của nó và không thể truy cập VLAN khác và ngược lại. Trên thực tế đối với switch của PLANET nếu chia VLAN mà không dùng router hoặc switch tầng 3 mà vẫn muốn truy cập Internet hoặc truy cập hệ thống máy chủ thì ta có thể chia VLAN theo cơ chế chồng cổng.

Các dòng sản phẩm Switch có tính năng VLAN của PLANET nói chung thường được chia theo 2 chuẩn VLAN là Port Based - VLAN và 802.1Q, vì vậy khi cấu hình có thể lựa chọn theo 2 chuẩn này. Mỗi dòng sản phẩm thường có giao diện cấu hình khác nhau, cũng có Switch để mặc định VLAN theo chuẩn Port Based - VLAN. Thông thường chúng ta dùng cổng Console để cấu hình các Switch này.



Các dòng sản phẩm switch PLANET có tính năng VLAN, Port Mirroring, Port Trunk, QoS cấu hình theo console và web



                       Cấu hình

     Tính năng



Console



Web













VLAN



-    Dòng switch non – management :FNSW-1602S

-    Dòng switch management : WSW-2401, WGSD-1020, WGSW-2402A, WGSW-2403, SGSW-2620, WGSW-004, WGSW-404, WGSW-14020, WGSW-16000, WGSW-24000, WGS3-2620, WGS3-404, VC-1602

-    Dòng switch smart/gigabit : FGSW-1602RS, FGSW-2402RS, FGSW-2402VS, FGSW-2602VS, GSD-500S, GSD-800S, GSW-1601S, GSW-2401S, GSW-1402S,

-       Dòng switch management :

WSW-2401, WGSD-1020, WGSW-2402A, WGSW-2403, SGSW-2620, WGSW-004, WGSW-404, WGSW-14020, WGSW-16000, WGSW-24000, WGS3-2620, WGS3-404, VC-1602

-       Dòng switch smart/gigabit :

FGSW-2402VS, FGSW-2602VS, FGSW-4840S, GSW-1601S, GSW-2401S, GSW-1402S













Port Trunk



-       Dòng switch non – management :FNSW-1602S

-       Dòng switch management :

WSW-2401, WGSD-1020, WGSW-2402A, WGSW-2403, SGSW-2620, WGSW-004, WGSW-404, WGSW-14020, WGSW-16000, WGSW-24000, WGS3-2620, WGS3-404, VC-1602

-       Dòng switch smart/gigabit :

FGSW-1602RS, FGSW-2402RS, FGSW-2402VS, FGSW-2602VS, GSD-500S, GSD-800S, GSW-1601S, GSW-2401S, GSW-1402S,

-       Dòng switch management :

WSW-2401, WGSD-1020, WGSW-2402A, WGSW-2403, SGSW-2620, WGSW-004, WGSW-404, WGSW-14020, WGSW-16000, WGSW-24000, WGS3-2620, WGS3-404, VC-1602

-       Dòng switch smart/gigabit :

FGSW-2402VS, FGSW-2602VS, FGSW-4840S, GSW-1601S, GSW-2401S, GSW-1402S,











Port Mirroring



-             Dòng switch management :

WSW-2401, WGSD-1020, WGSW-2402A, WGSW-2403, SGSW-2620, WGSW-004, WGSW-404, WGSW-14020, WGSW-16000, WGSW-24000, WGS3-2620, WGS3-404, VC-1602

-             Dòng switch smart/gigbit :

FGSW-1602RS, FGSW-2402RS, FGSW-2402VS, FGSW-2602VS, GSD-500S, GSD-800S, GSW-1601S, GSW-2401S, GSW-1402S

- Dòng switch management :

WSW-2401, WGSD-1020, WGSW-2402A, WGSW-2403, SGSW-2620, WGSW-004, WGSW-404, WGSW-14020, WGSW-16000, WGSW-24000, WGS3-2620, WGS3-404, VC-1602

- Dòng switch smart/gigabit :

FGSW-2402VS, FGSW-2602VS, FGSW-4840S, GSW-1601S, GSW-2401S, GSW-1402S







QoS



-       Dòng switch management :

WSW-2401, WGSD-1020, WGSW-2402A, WGSW-2403, SGSW-2620, WGSW-004, WGSW-404, WGSW-14020, WGSW-16000, WGSW-24000, WGS3-2620, WGS3-404

-       Dòng switch smart/gigabit :

FGSW-2402RS

-       Dòng switch management :

WSW-2401, WGSD-1020, WGSW-2402A, WGSW-2403, SGSW-2620, WGSW-004, WGSW-404, WGSW-14020, WGSW-16000, WGSW-24000, WGS3-2620, WGS3-404

Bảng liệt kê các switch có tính năng VLAN, Port Trunk, Port Mirror, QoS cấu hình qua giao diện console và web
Chú ý : Thông thường các switch có tính năng Vlan mà cấu hình được qua giao diện web thì cũng cấu hình được qua console


Hướng dẫn cấu hình theo console

Ở đây chúng tôi hướng dẫn cấu hình VLAN trên Switch FNSW 1602S

Hiện trạng hệ thống và mong muốn

Công ty bạn có 1 hệ thống mạng gồm nhiều phòng ban, mỗi phòng ban có nhu cầu về việc bảo vệ dữ liệu riêng chẳng hạn như bộ phận Kế Toán hàng ngày làm việc với các số liệu liên quan đến tài chính vì vậy bộ phận này mong muốn các bộ phận khác không được truy cập vào các máy thuộc bộ phận Kế Toán. Mặt khác bộ phận này có nhu cầu dùng chung phần mềm trên máy chủ với các phòng ban khác cũng như có nhu cấu truy cập Internet.


Giải pháp Chia VLAN

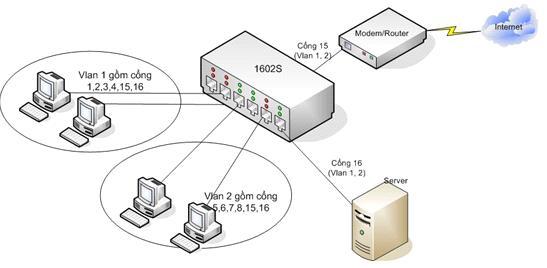

Giả sử trên một switch muốn chia VLAN 1 tên là Ketoan gồm các cổng 1,2,3,4 và VLAN2 tên Common gồm các cổng 5,6,7,8. Hai VLAN này sẽ không truy cập được nhau nhưng 2 VLAN này để muốn truy cập Internet hoặc truy cập hệ thống máy chủ ở 2 cổng 15 và 16 vì vậy 2 VLAN này sẽ thêm các cổng 15 và 16.

VLAN1 gồm các cổng 1,2,3,4,15,16

VLAN2 gồm các cổng 5,6,7,8,15,16




Hướng dẫn cấu hình

Áp dụng cho switch FNSW 1602



Bước 1:
Kết nối switch với cổng console của máy tính chạy Windoww 98, Xp, 2000, 2003 chạy chương trình Hyper Terminal với các thông số sau :
Baud per second  : 9600  (tốc độ này có thể thay đổi theo từng loại switch)
 Data bit  : 8
 Parity  : none
 Stop bit : 1
 Flow Control : none
Sau khi kết nối thành công bạn phải điền Username và password mặc định Username    là admin và password để trống


    Bước 2:
Sau khi truy cập vào cấu hình switch chọn Switch Static Configuration – Enter


Bước 3:

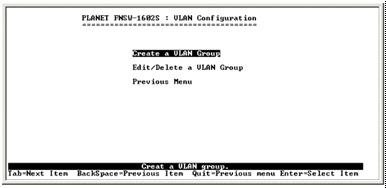

Dùng phím Tab để chọn Vlan Configuration sau đó Enter , chọn tiếp Create a Vlan Group - Enter


Bước 4:

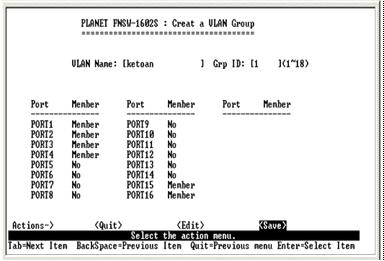

Dùng phím Tab chọn Edit – Enter : lần lượt tạo 2 vlan tên là ketoan và Common mỗi Vlan có 1 Group ID riêng. Giả sử tạo Vlan ketoan như sau :

                                                     VLAN name : ketoan

                                                     Grp ID          : 1

                                                     (Các port thuộc Vlan này gồm 1,2,3,4,15,16.)

Sau đó dùng phím Tab để chọn các port, khi chọn được port cần tạo Vlan thì dùng dấu cách (Space) để chuyển trạng thái thành Member, sau khi chọn xong dùng phím Ctr + A , sau đó dùng phím Tab chọn Save




Bước 5 : Tương tự như vậy tạo thêm Vlan2 với :
 VLAN name : Common
Grp  ID         : 2
Và các port 4,5,6,7,15,16 thuộc Vlan này


Tài liệu tham khảo

Các tài liệu User manual của các switch trong Bảng liệt kê các switch có tính năng Vlan, Port Trunk, Port Mirror, QoS cấu hình qua giao diện console và web, các tài liệu này có thể download trực tiếp từ trang
www.planet.com.tw – Download – Enterprise Networking – Chọn loại switch trong bảng.

Hướng dẫn cấu hình theo web

(Hướng dẫn cấu hình trên Switch 2402VS)



Bước 1:
Địa chỉ mặc định của Switch là 192.168.0.100, hãy đổi địa chỉ máy tính của bạn về cùng dải địa chỉ của Switch, chẳng hạn như 192.168.0.1. Sau đó mở trình duyệt Internet Explore gõ điạ chỉ
http://192.168.0.100  , username mặc định là admin  và password để trống.



Khi đó màn hình chính gồm các tính năng : Port Status, Port Configuration, Trunk Configuration, Vlan Configuration, Port Mirroring Configuration, QoS Configuration, Bandwidth Control, Mics Configuration, Logout . Chọn VLAN Configuration

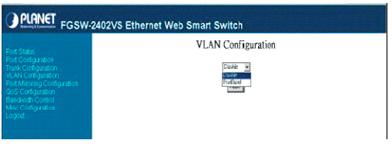

Bước 2:
Enable tính năng Vlan






Bước 3:
Tiếp tục chọn Port Based sau đó nhấp Apply .






Bước 4:
Nhấp vào Add New để tạo Vlan, switch này hỗ trợ tới 26 Vlan và nhận dạng Vlan đánh số từ 1 đến 255. Hãy đặt tên cho Vlan sau đó thêm các cổng vào Vlan này bằng cách nếu bạn muốn cổng nào thuộc Vlan này thì hãy chuyển trạng thái cổng đó thành member


Bước 5:
Nhấp vaò Apply để lưu lại cấu hình






Được tạo bởi admin
Lần sửa cuối 28/12/05
