Mong muốn người dùng
Mong muốn sử dụng một thiết bị có khả năng khởi tạo nhiều kết nối, cung cấp dịch vụ thông suốt tương thích với cơ sở hạ tầng mạng thoại sẵn có.
Giải pháp
Sử dụng thiết bị DSLAM IDL-2402 Planet để tạo ra nhiều kết nối từ trụ sở chính tới các chi nhánh
Hướng dẫn cấu hình
Phần I: Cấu hình IDL-2402
Thiết bị IDL có những thông số mặc định sau:
IP Address: 192.168.1.1
Subnetmask: 255.255.255.0
Username: admin
Password: admin

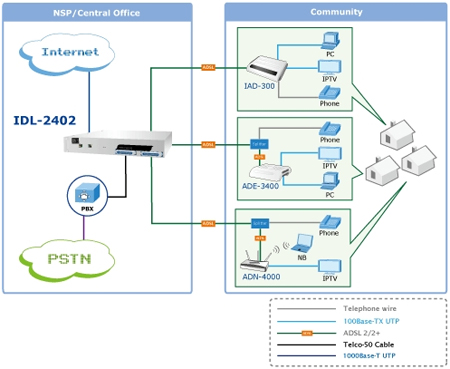

Bước 1: Cấu hình theo sơ đồ
Bước 2: Cấu hình IDL-2402

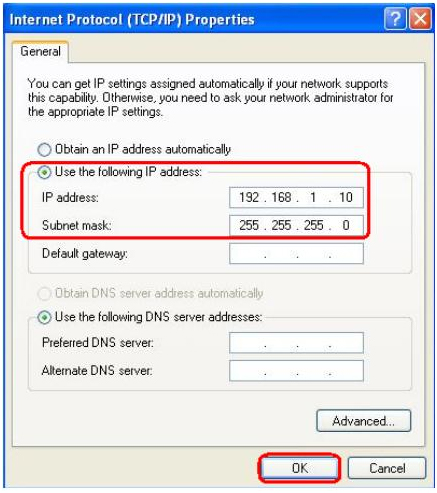

Đổi địa chỉ IP máy tính về cùng dải địa chỉ IP của thiết bị (ví dụ: cấu hình địa chỉ IP máy tính là 192.168.1.10 và 255.255.255.0)

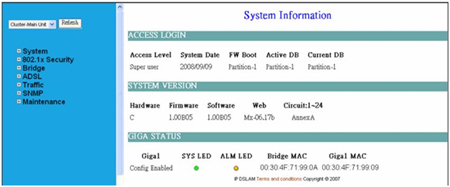

Sử dụng Internet Explorer truy cập vào giao diện web của thiết bị 192.168.1.1 và điền user/ pass mặc định. Giao diện chính của thiết bị sẽ như sau:

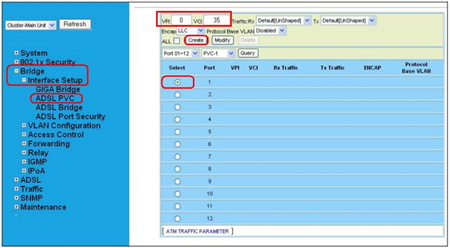

Để cấu hình kết nối DSL PVC khởi tạo theo từng cổng trên thiết bị IDL-2402, chúng ta tiến hành như sau: từ giao diện cấu hình chính chọn Bridge \ Interface Setup \ ADSL PVC
Trong ví dụ trên cần khởi tạo kết nối trên cổng 1 của IDL-2402
Điền chỉ số VPI/VCI cần thiết để cấu hình (ví dụ là 0/35)
Chọn LLC trong Encap

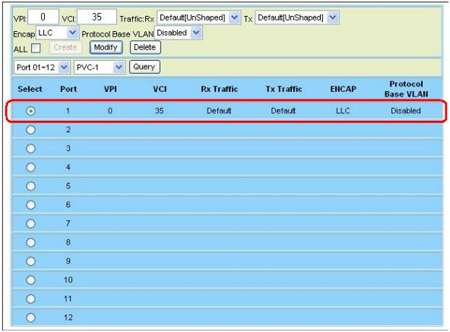

Chọn Create để khởi tạo
Sau khi cấu hình khởi tạo kết nối cần cho phép ADSL trên cổng 1.

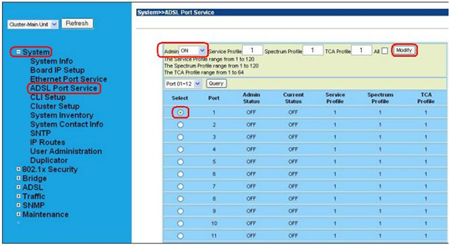

Từ giao diện chính chọn System \ ADSL Port Service

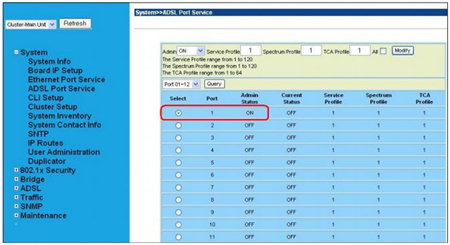

Chọn ON trong Admin, và chọn Modify
Phần II: Cấu hình modem tại chi nhánh
Tại chi nhánh kết nối Modem vào cổng 1 của IDL-2402
Cấu hình Modem theo chế độ Bridge. (thao khảo thêm bài viết cấu hình modem bridge tại đây)
Chú ý: Chỉ số VPI/VCI khia khai báo trên modem tại chi nhánh phải đúng với thông số VPI/VCI đã khởi tạo tại cổng 1 của IDL-2402
Chúc các bạn thành công!
