Mong muốn của người dùng
Mong muốn thiết lập hệ thống mạng với mục đích:
-
Cho kết nối internet tốc độ cao.
-
Cho phép một số dịch vụ chuyển tiếp trực tiếp ra internet nhằm tăng tốc độ trao đổi dữ liệu. (ví dụ với các dịch vụ game, video …)
Giải pháp
Sử dụng modem ADE-3410 v2 của Planet. Modem cho kết nối internet tốc độ cao. Đồng thơi chức năng Port Triggering cho phép tăng tốc một số dịch vụ cần tốc độ cao.
Hướng dẫn cấu hình
Trong bài này chúng tôi xin hướng dẫn người sử dụng cách cài đặt modem ADE-3410 v2 cho kết nối internet với tính năng Port triggering.
Để cài đặt hoàn thiện hệ đáp ứng mong muốn khách hàng, cần phải làm những bước sau:
Phần I: Cài đặt cơ bản cho hệ thống mạng sử dụng modem ADE-3410 v2
Bước 1: Cài đặt các thiết bị theo mô hình.
Bước 2: Cấu hình modem ADE-3410 v2.
Phần II: Cấu hình tính năgn Port triggering cho modem ADE-3410 v2
Phần I: Cài đặt cơ bản cho hệ thống mạng sử dụng modem ADE-3410 v2
|

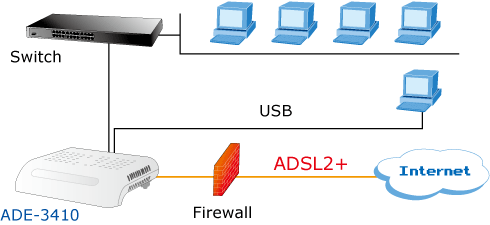

Bước 1: Cài đặt nhanh theo mô hình bên dưới.
Bước 2: Cấu hình modem cho kết nối internet bạn có thể xem thêm tại đường link sau: ADE-3410v2
|
Phần II: Cấu hình tính năng Port triggering
Thông thường thông số mặc định của ADE-3410 v2 như sau:
Địa chỉ IP: 192.168.1.1
Subnet mask: 255.255.255.0
Username/ Password: admin / admin
|

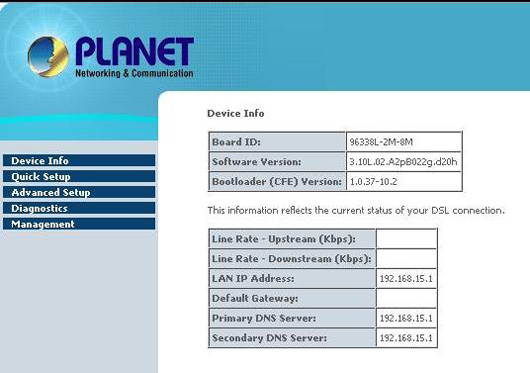

Bước 1: Bạn vào trình duyệt web gõ địa chỉ http://192.168.1.1 sau đó đăng nhập với username và password của modem. (thông thướng mặc định của nhà sản xuất là admin/admin). Màn hình giao diện sẽ hiện ra như hình dưới:

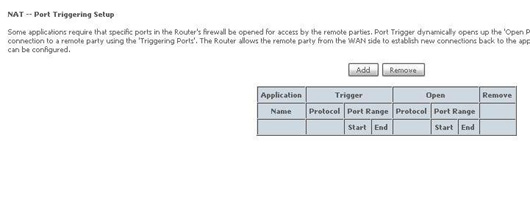

Bước 2: bạn vào giao diện phần Advance setting -> NAT -> Port triggering.

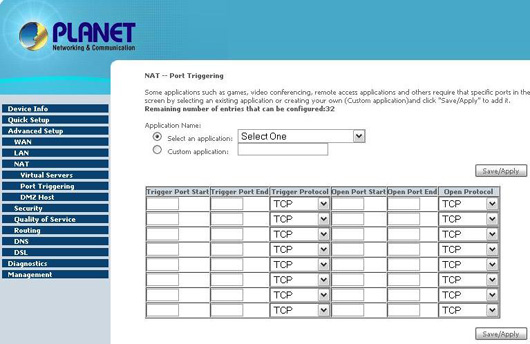

Bước 3: Chọn Add để cài đặt dịch vụ Port triggering mới

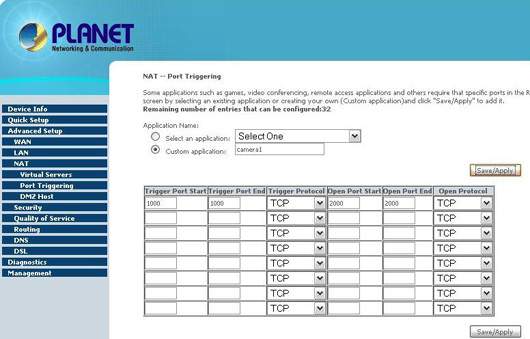

Bước 4: Select an application: chọn ứng dụng mong muốn trong danh sách. Nếu không có bạn có thể tự định nghĩa trong Custom apllication.
Trigger Port Start/End: Nơi khai báo cổng dữ liệu truyền đi cho dịch vụ.
Protocol: Chọn TCP, UDP, TCP/UDP cho phù hợp với dịch vụ bạn lựa chọn
Open Port Start/End: Nơi khai báo cổng dữ liệ nhận cho dịch vụ đó.
(trong ví dụ chúng tôi khai báo một dịch vụ camera với trigger port là 1000 và open port là 2000)
Bước 5: Ấn Save để lưu cấu hình vừa chỉnh sửa. |
Với những bước cấu hình như trên bạn đã có được hệ thống mạng đáp ứng mong muốn của người sử dụng.
