Mong muốn của người dùng
Mong muốn kết nối mạng internet với tốc độ cao.
Chia sẻ tài nguyên trong mạng LAN cho người dùng từ ngoài internet.
Giải pháp
Sử dụng modem ADE-3410v2 của Planet cho kết nối internet tốc độ cao.
Tính năng nâng cao Virtual Server cho phép chia sẻ tài nguyên trong mạng LAN cho người dùng từ internet.
Hướng dẫn cấu hình
Trong bài này chúng tôi xin hướng dẫn các bạn các bước cấu hình nhanh để có thể sử dụng ADE-3410 v2 để kết nối internet cũng như chia sẻ tài nguyên trong mạnh LAN ra ngoài internet.
Để có thể cài đặt hoàn thiện một hệ thống thỏa mãn được mong muốn của người sử dụng cần tiến hành các buớc cơ bản sau:
Phần I: Cài đặt cơ bản cho hệ thống mạng sử dụng modem ADE-3410 v2
Bước 1: Cài đặt các thiết bị theo mô hình
Bước 2: Cấu hình modem cho kết nối internet
Phần II: Cấu hình tính năng Virtual Server cho ADE-3410 v2
Phần I: Cài đặt cơ bản cho hệ thống mạng sử dụng modem ADE3410 v2

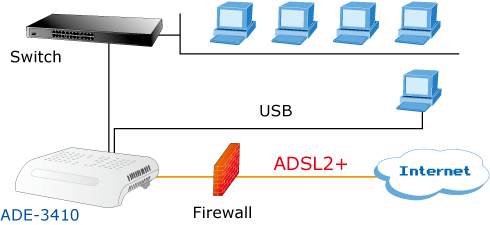

Bước 1: Cài đặt nhanh theo mô hình bên dưới:
Bước 2: Cấu hình modem ADE-3410 v2 cho kết nối internet tốc độ cao bạn có thể xem thêm theo đường link sau: ADE-3410 v2
Phần II: Cấu hình tính năng Virtual cho ADE-3410 v2
Thông thường các thông số mặc định của modem ADE-3410 v2 như sau:
Địa chỉ IP: 192.168.1.1
Subnet mask: 255.255.255.0
Username/ Password: admin / admin

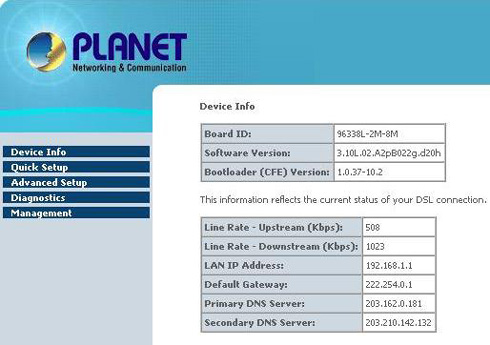

Bước 1: Sau khi kết nối máy tính với modem, bạn vào trình duyệt web gõ địa chỉ http://192.168.1.1 sau đó đăng nhập với username và password của modem. Username và password mặc định của nhà sản xuất là admin/admin. Màn hình giao diện sẽ hiện lên như sau:

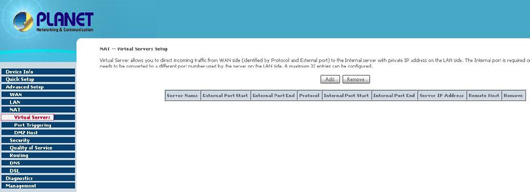

Bước 2: Bạn chuyển sang phần Advance Setup -> NAT -> Virtual server. Màn hình giao diện như hình dưới:

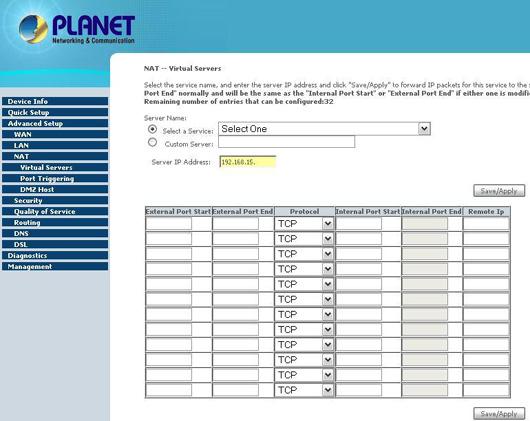

Bước 3: Chọn Add. Cài đặt cấu hình cho virtual server. Màn hình giao diện sẽ như sau:
Bước 4: Ý nghĩa các thành phần như sau:
Select a service: Bạn có thể chọn dịch vụ mong muốn trong danh sách. Hoặc có thể tự đặt tên trong mục Custom serve.
Server IP Address: Đây là địa chỉ IP của thiết bị chứa dịch vụ trong mạng LAN mà bạn muốn chia sẻ ra ngoài internet..
External Port Start/End: khi bạn chọn dịch vụ, địa chỉ cổng mặc định sẽ xuất hiện. Bạn cũng có thể thay đổi cổng này nếu muốn.
Protocol: Chọn giao thức TCP, UDP hoặc TCP/UDP cho phù hợp với dịch vụ bạn lựa chọn.
Internal Port Start/End: khi bạn chọn dịch vụ, địa chỉ cổng mặc định sẽ xuất hiện. Tuy nhiên khi tự định nghĩa dịch vụ mới bạn phải đặt cổng giao tiếp cho dịch vụ đó. (Chú ý không nên đặt trùng với các dịch vụ khác).

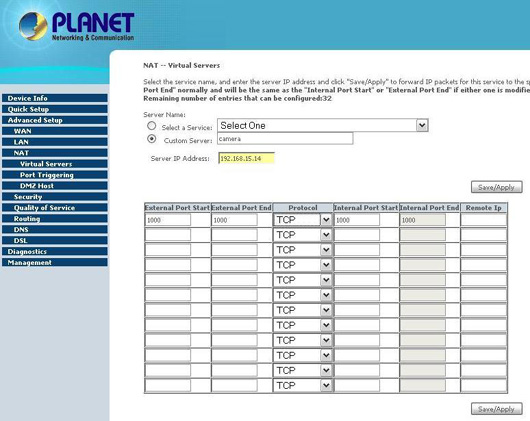

(hình dưới là ví dụ chia sẻ một camera ở địa chỉ 192.168.15.14 với port 1000 ra ngoài internet).
Bước 5: Save/Apply để lưu cấu hình bạn vừa đặt.
Như vậy chỉ với vài bước cấu hình đơn giản bạn đã có thể kết nối internet và chia sẻ một số tài nguyên trong mạng LAN ra ngoài internet.
Mọi thông tin về sản phẩm bạn có thể xem tại trang web http://www.planet.com.vn
