Hướng dẫn cài đặt modem ADE-2400

Cài đặt phần cứng

Hiện trạng hệ thống và mong muốn :

Mong muốn sử dụng dịch vụ và chia sẻ kết nối ADSL2/2+ Internet tốc độ cao trong mạng gia đình và văn phòng.

Giải pháp :

Trong bài viết này chúng tôi hướng dẫn các bạn sử dụng Modem ADE-2400 của PLANET để tạo kết nối từ nhà cung cấp dịch vụ tới thiết bị PLANET ADE-2400 .

Hướng dẫn cấu hình :

Trạng thái đèn báo mặt trước

ADSL : đèn sáng báo có tín hiệu từ nhà cung cấp đã thông suốt

LAN : đèn sáng báo có kết nối đến máy tính hay switch

SYS : đèn sáng báo hệ thống sẵn sàng hoạt động

PWR: đèn sáng báo có nguồn vào thiết bị

Lắp đặt dây cáp nối và phụ trợ ở mặt sau

ADSL : đầu cáp mạng điện thoại chuẩn RJ-11 đã kết nối tới nhà cung cấp mạng

LAN : kết nối dây mạng tới PC hay switch

RESET : đưa cấu hình thiết bị về mặc định của nhà sản xuất

9V AC : cắm nguồn từ Adapter của thiết bị vào

Cài đặt phần cấu hình thiết bị

Khi bạn tiến hành kết nối mạng thông suốt, các đèn báo PWR, LAN, ADSL trên modem đều sáng bạn chuyển sang cấu hình quay số ADSL tới nhà cung cấp Internet.

Bạn chọn từ menu chính trong windowsXP hay Window2000: Start -> All Program -> Control Panel -> Network Connection. Chọn New Connection:

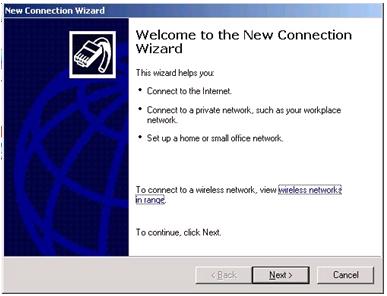

Chọn Next để bắt đầu

Chọn Next để bắt đầu tiến hành cấu hình

Bảng tiếp theo bạn chọn Connect to the Internet

Chọn Next

Bước tiếp theo bạn chọn Setup my connection manually

Chọn Next

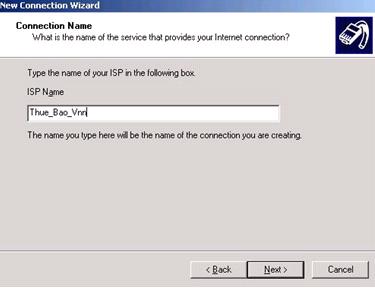

Hãy chọn tên kết nối mạng mà bạn ưa thích trong mục ISP Name

Chọn Next

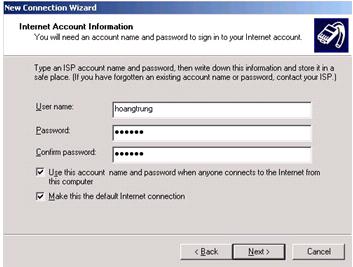

Bạn hãy xem lại username và password mà nhà thuê bao ISP cung cấp cho bạn và điền thông tin chính xác vào bảng trên (Có phân biệt chữ hoa và chữ thường). Các thông số khác để mặc định.

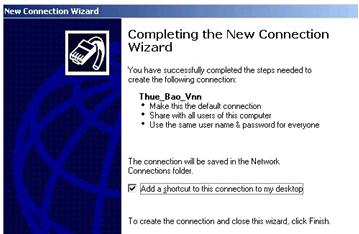

Bạn đã hoàn tất cấu hình thiết bị.

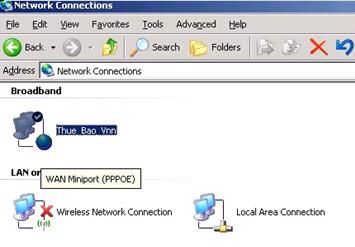

Để kết nối mạng Internet bạn vào Start -> All Program -> Control Panel -> Network Connection. Nhấn đúp vào biểu tượng bạn đã khởi tạo

Nhấn nút Connect để tiến hành truy cập Internet:

Để kiểm tra bạn hãy vào trình duyệt Web Browser để kiểm tra kết nối mạng Internet:

Chúc mừng bạn đã thành công kết nối mạng Internet trong thời gian ngắn nhất !
