Mong muốn người dùng:
Hệ thống mạng đã kết nối Internet tốc độ cao ADSL và cài đặt các Camera quan sát. Mong muốn có thiết bị lưu trữ tự động và có thể xem các file ảnh cần thiết. Hệ thống này phải có chức năng ghi theo ngày tháng, ghi theo giờ, ghi đồng thời nhiều camera.
Giải pháp
Sử dụng thiết bị DVR-1670 của Planet, kết hợp với hạ tầng mạng sẵn có. Thiết bị này có thể đáp ứng cho việc ghi nhiều camera (hỗ trợ tới 16 camera) và đáp ứng nhu cầu còn lại của người dùng.
Hướng dẫn cấu hình:
Trong bài hướng dẫn này chúng tôi hướng dẫn các bạn cài đặt nhanh một hệ thống giám sát sử dụng DVR-1670 của Planet.
Để cài đặt hoàn thiện căn bản cho hệ thống giám sát các bạn cần thực hiện theo 2 phần, mỗi phần gồm các bước sau đây.
Phần 1: Cài đặt cơ bản cho hệ thống mạng sử dụng modem và router XRT-401D

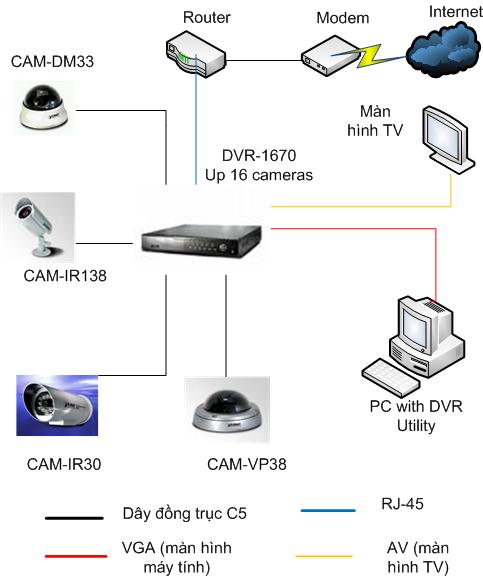

Bước 1: Cài đặt theo mô hình
Bước 2: Cài đặt cho modem (chế độ Brigde)
Bước 3: Cài đặt cho router XRT-401D (chế độ PPPoE)
Phần 2: Cấu hình cho DVR-1670
Bước 1: Khởi tạo User sử dụng DVR-1670
Bước 2: Cấu hình tính năng Recording
Bước 3: Cấu hình các thiết lập cơ bản cho DVR-1670
Bước 4: Cấu hình tính năng PTZ cho các Camera
Bước 5: Cấu hình các thiết lập cảnh báo
Bước 6: Cấu hình trên cổng RS-323
Bước 7: Cấu hình các tiện ích
Phần 1: Cài đặt cơ bản cho hệ thống mạng sử dụng modem và router XRT-401D
Phần 2: Cấu hình cho DVR-1670
|
Bước 1: Tạo user
Sau khi kết nối monitor với DVR-1670, nhấn nút Menu, điều chỉnh qua lại dựa vào các phím ←, ↑, →, ↓ trên bàn phím và nhấn Enter để lựa chọn.

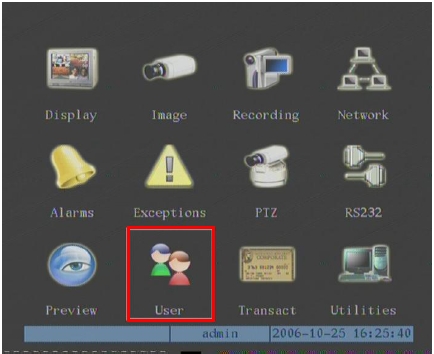

Ta chọn User trên menu chính điền username/password mặc định: admin/12345
|
|
|
|

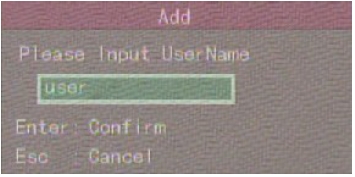

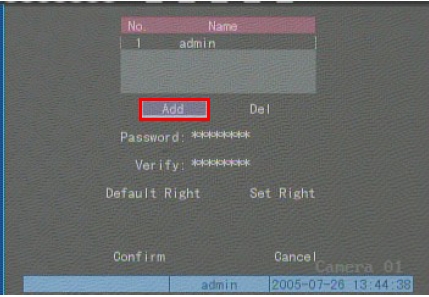

Từ menu của user administrator ta chọn add để tạo user mới.
|
|
|
|
Điền các thông số name và password cho user mới.
|
|
|
|

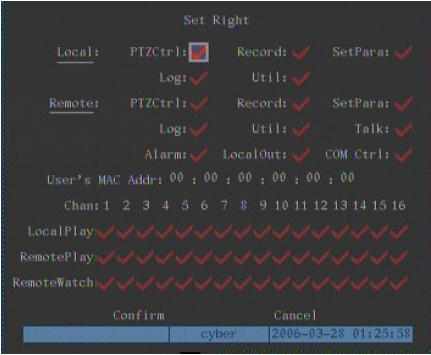

Từ menu “User Management” ta chọn “Defauft Rights” để lựa chọn những tính năng mặc định cho user mới như: Local playback, remote playback và view log. Ấn save để lưu lại cấu hình cho user mới.
|
|
|
|
Bước 2: Cấu hình Recording
|
|
|
|

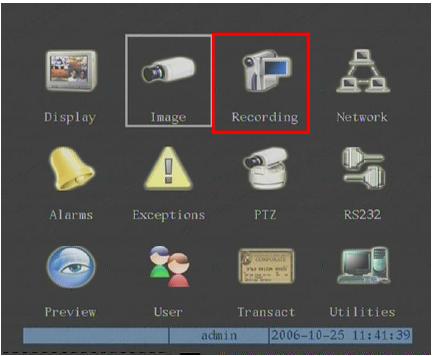

Từ menu chính chọn Recording
|
|
|
|

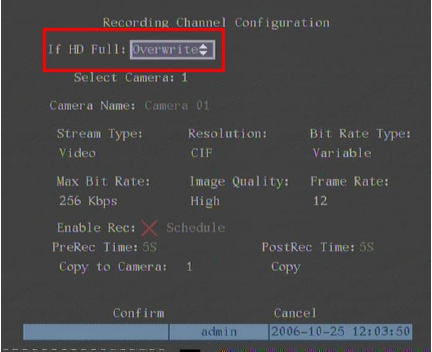

Chọn Overwrite cho phép ghi đè dữ liệu nếu ổ cứng đầy. Select Camera: chọn camera.
Cấu hình cho thiết bị ghi theo thời khóa biểu.

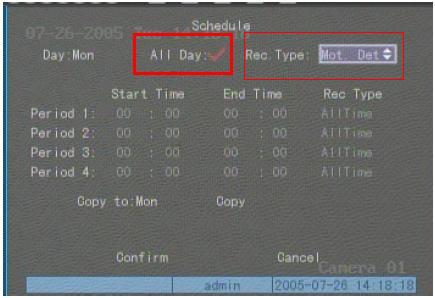

Chọn recording schedule từ menu
|
|
|
|
Chọn All Day (phần đánh dấu đỏ) lựa chọn cả ngày; nếu chọn theo ngày thì đánh dấu x. Trong phần Record type ta lựa chọn: All time, Motion Detect/ Alarm, Motion & Alarm tùy theo việc sử dụng.
|
|
Bước 3: Cấu hình mạng (Network)

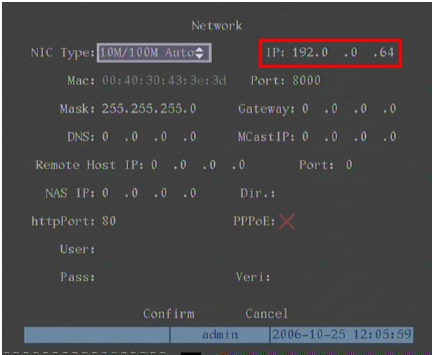

Từ menu chính chọn Network, ta điền các thông số IP, subnet mask, gateway… theo đúng hệ thống mạng tại nơi lắp đặt. |
|
 |
|
Bước 4: Cấu hình PTZ

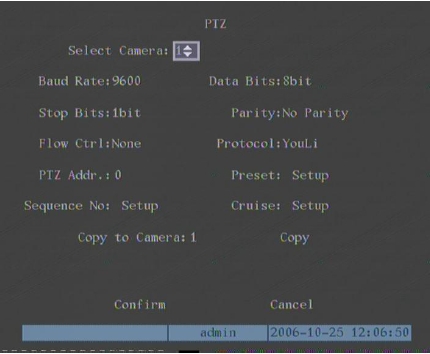

Từ menu chính chọn PTZ
|
|
|
|

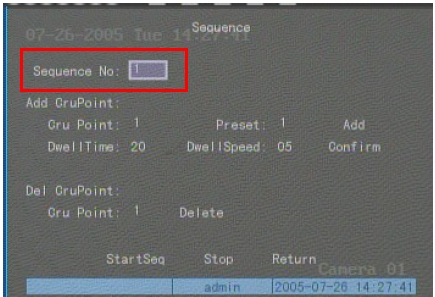

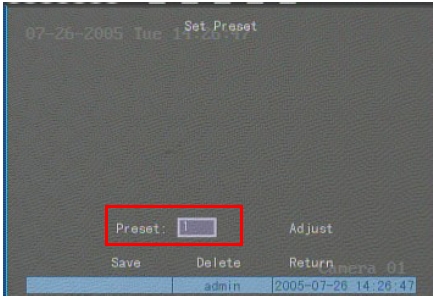

Chọn Preset setup để cấu hình vị trí quay tự động cho camera.
|
|
|
|
|
|
Bước 5: Cấu hình các thiết lập cảnh báo (alarm)
Motion Detection Alarm

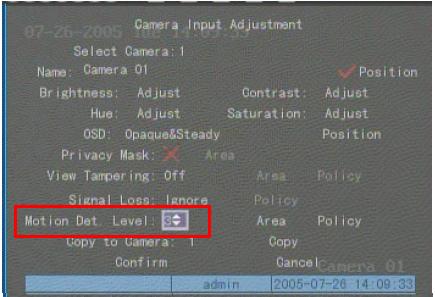

Chọn Image từ menu chính, chọn Camera và chọn Motion detection Sensitivity
|
|
|
|
|
|

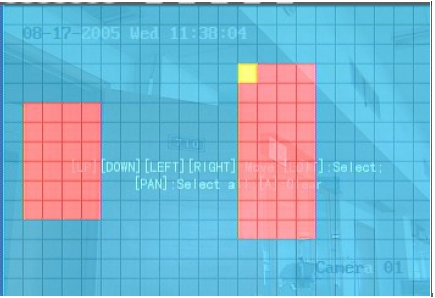

Ta chọn Motion Area Setup và chỉnh các thông số để điều chỉnh tới khu vực cần thiết.

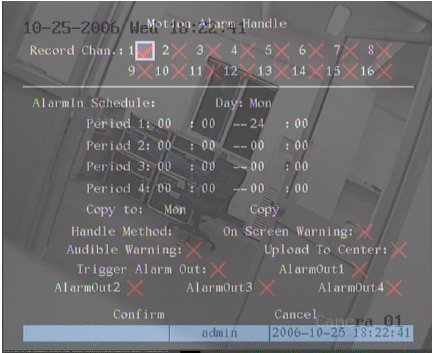

Tiếp tục chọn chọn Motion Alarm Handle
|
|
|
|
Ta chỉnh các thông số: Alarm schedule, record… theo nhu cầu.
|
|
Bước 6: Cấu hình trên cổng RS232

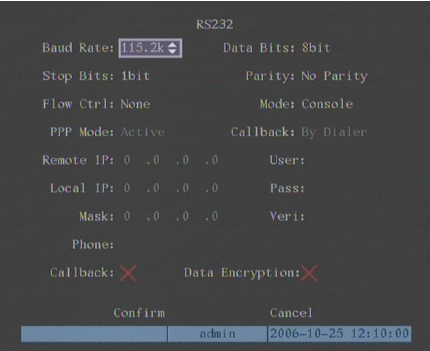

Từ menu chính chọn RS232
|
|
|
|
Thông số RS232: Baud rate, data bit, stop bit, parity, flow control…
PPP mode ở mode Active: PPP đang kết nối với PSTN, ở mode Passive đang chờ kết nối với PSTN.
Callback mode: Có 2 lựa chọn By Dialer và Preset Tel (mode này ít dùng)
Remote IP: Dùng để điều khiển PC kết nối với DVR-1670 thông qua PSTN
Local IP địa chỉ của thiết bị DVR-1670
|
|

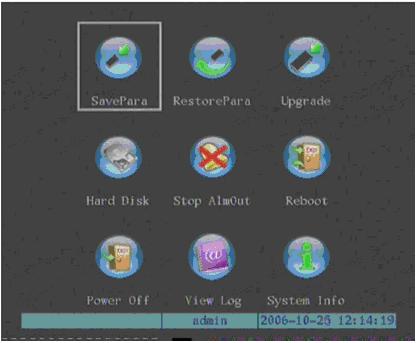

Bước 7: Các tiện ích
|
|
|
|
Các tiện ích : SavePara (lưu lại cấu hình), RestorePara (phục hồi cấu hình) , Upgrade ,Hard Disk, Stop Alarm Out, Reboot, Power Off, View Log and System Info.
|
