IGS-10020MT
INDUSTRIAL 8-PORT 10/100/1000T + 2 100/1000X SFP MANAGED SWITCH
NEW!! |
Tập đoàn PLANET giới thiệu dòng sản phẩm switch quản lý công nghiệp mới với 10 cổng hỗ trợ tốc độ Gigabit, IGS-10020MT được thiết kế đặc biệt dùng cho môi trường công nghiệp nặng để xây dựng hệ thống mạng cơ sở với tốc độ truyền dữ liệu cao, ổn định và ngoài ra thiết bị còn có thể chuyễn tiếp dữ liệu đến những địa điểm mạng ở xa thông qua kết nối quang. IGS-10020MT tích hợp 8 cổng giao thức10/100/1000Base-T dùng cho cáp đồngvà2 khe cắm mở rộng 100/1000Base-X SFP dùng cho cáp quang, thiết bị được bảo vệ trong một lớp vỏ bọc chắc chắn theo chuẩn IP30 cùng với hệ thống nguồn điện dự phòng. Bên cạnh đó nhờ hỗ trợ tốc độ chuyển mạch nội tại 20Gbps, thiết bị có thể xử lý được số lượng dữ liệu cực lớn dưới dạng video, voice và các dữ liệu quan trọng khác trong một cấu trúc liên kết an toàn, IGS-10020MT rấtdễ sử dụng nhờ cung cấp giao thức quản lý IPv4 / IPv6 tiên tiến và các tính năng chuyển mạch L2 / L4 khác. Thiết bị rất phù hợp với với việc mở rộng mạng doanh nghiệp hoặc nâng cấp cơ sở hạ tầng mạng thì đây có thể coi là sự đầu tư tốt nhất.
 |
Mạng tự động hóa an ninh với đầy đủ tính năng IPv4 / IPv6
IGS-10020MT là giải pháp lý tưởng nhằm đáp ứng các nhu cầu quản lý IPv6 với tốc độ chuyển mạch, đặc biệt là trong môi trường công nghiệp nặng. Nhờ hỗ trợ tính năng quản lý IPv4 và IPv6, thiết bị có thể làm việc tốt với cấu trúc mạng hiện tại và tương lai. IGS-10020MTtích hợp nhiều tính năng cao cấp bao gồm các tính năng chuyển mạch dữ liệu từ lớp 2 đến lớp 4, kiểm soát lưu lượng QoS, chứng thực và kiểm soát truy cập trong và ngoài mạng, khả năng dự phòng và kiểm soát an ninh mạng nhằm bảo vệ mạng khách hàng và tự động thiết lập kết nối mạng.
Khả năng phục hồi nhanh chóng một mạng Ethernet dự phòng
IGS-10020MTcó khả năng tự phục hồi nhanh chóng để ngăn ngừa sự gián đoạn kết nối và xâm nhập từ bên ngoài. Thiết bị tích hợp các giao thức Rapid Spanning Protocol (RSTP), Multiple Spanning Tree (MSTP), dynamic port Link Aggregation và Redundant Power System vào trong mạng tự động hóa công nghiệp nhằm đảm bảo độ tin cậy và tăng thời gian vận hành hệ thống trong môi trường xí nghiệp khắc nghiệt. Thiết bị còn bảo vệ kết nối mạng nhờ khả năng khôi phục chuyển mạch do đó thường được sử dụng trong các cấu trúc mạng dự phòng hình sao và mắt lưới.

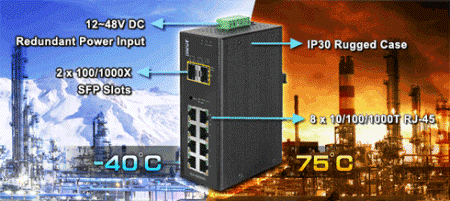

Thiết kế chắc chắn
Sử dụng lớp vỏ bảo vệ bằng hợp kim nhôm theo chuẩn IP-30, IGS-10020MTcósức chịu đựng cao chống lại hiện tượng nhiễu động điện từ hay sựbiến thiên điện áp, điều này thường xảy ra tại các xưởng chế tạo hoặc trong các tủ mạng công nghiệp. Thiết bị còn tích hợp sẵn nguồn cấp điện điện áp dao động từ 12 đến 48V DC hoặc 24V AC,hai nguồn cấp điện này có thể chạy song song và dự phòng do đó có thể áp dụng tới nhiều nơi trên thế giới nhờ tính sẵn sàng cao. IGS-10020MT có thể lắp đặt tại bất cư nơi nào trong ngưỡng nhiệt độ từ -10 đến 60 độ C.
Giải pháp mở rộng và tính linh hoạt
Hai khe cắm mini-GBIC tích hợp trong thiết bị IGS-10020MT hỗ trợ tính năng Dual-Speed và hỗ trợ nhiều loại module quang giao thức 100Base-FX và 1000Base-SX/LX SFP (Small Form-factor Pluggable), nghĩa là người quản trị có thể linh hoạt hơn trong việc lựa chọn các transceiver SFP cho phù hợp với yêu cầu khoảng cách và tốc độ truyền dữ liệu.

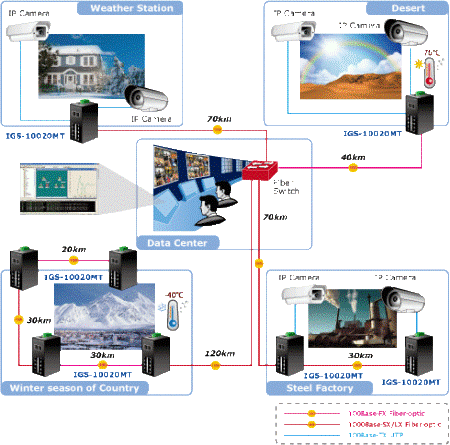

Switch có khả năng quản lý tại các vùng sản xuất công nghiệp cho phép thu thập và chuyển tiếp dữ liệu

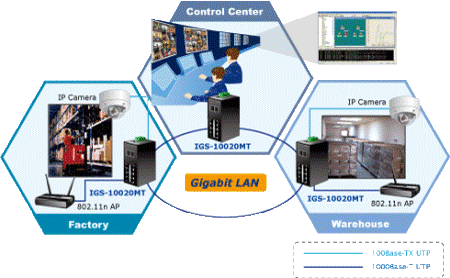

IGS-10020MT cung cấp hiệu suất làm việc cao và khả năng thích ứng tốt đảm bảo thiết bị hoạt động liên tục trong môi trường công nghiệp khắc nghiệt như bên trong các tủ mạng công nghiệp, nhà máy chế tạo, những địa điểm ngoài trời hoặc tại những nơi mà ngưỡng nhiệt độ rất cao hoặc rất thấp. Với kiến trúc non-blocking và thiết kế để bàn, việc lắp đặt cho IGS-10020M là đơn giản đối với mạng Gigabit Ethernet và điều đó giúp cho việc xây dựng một hệ thống mạng Gigabit băng thông cao một cách nhanh chóng.
Để hỗ trợ cho việc mở rộng và phát triển hệ thống mạng hiện tại, sản phẩm IGS-10020MT cung cấp đầy đủ giao thức quản lý WEB và SNMP tiên tiến để đáp ứng cho nhu cầu này. Với việc tích hợp tính năng quản lý qua giao diện web, IGS-10020MT cung cấp tính năng quản lý dựa trên nền tảng độc lập, dễ sử dụng và hỗ trợ cấu hình dễ dàng. IGS-10020MT hỗ trợ giao thức SNMP (Simple Network Management Protocol) để thiết bị switch có thể tiện được theo dõi và điều khiển thông qua phần mềm quản lý. Nhờ áp dụng sản phẩm IGS-10020MT phù hợp với toàn bộ nhu cầu ứng dụng mạng trong công nghiệp, khách hàng có thể có sự vận hành mạng trơn tru và an toàn, khả năng khôi phục nhanh chóng và đáng tin cậy
 |
 |
Cổng vật lý
‧8 cổng 10/100/1000Base-T RJ-45 cho mạng cáp đồng
‧2 khe cắm 100/1000Base-X mini-GBIC/SFP, có khả năng tự nhận diện SFP
Tính tương thích công nghiệp
‧Lớp vỏ bảo vệ bằng nhôm IP30
‧Thiết kế treo tường và kiểu gá lắp DIN Rail
‧Thiết kế với nguồn năng lượng điện dự phòng
- Nguồn điện dự phòng điện áp từ 12 đến 48V DC với tính năng chống phân cực ngược
- Có thể nhận adapter AC 24V
‧Hỗ trợ EFT protection 6K VDC cho power line
‧Hỗ trợ 6K VDC Ethernet ESD protection
‧Nguỡng nhiệt độ hoạt động từ -40 tới 75 độ C
Tính năng lớp 2
‧Ngăn ngừa mất gói tin với áp lực ngược (Half-Duplex) và kiểm soát dòng frame IEEE 802.3x PAUSE (Full-Duplex)
‧Hiệu năng cao nhờ cơ chế Store-and-Forward và bộ lọc runt/CRC để lọc các gói tin lỗi nhằm tối ưu hóa băng thông
‧Hỗ trợ Storm Control
- Hỗ trợ Multicast / Unknown-Unicast
‧Hỗ trợ VLAN
- Hỗ trợ IEEE 802.1Q Tagged VLAN
- Hỗ trợ 255 nhóm VLANs, trong 4095 VLAN ID
- Hỗ trợ Provider Bridging (VLAN Q-in-Q) hỗ trợ (IEEE 802.1ad)
- Hỗ trợ Private VLAN Edge (PVE)
- Hỗ trợ Protocol-Based VLAN
- Hỗ trợ MAC-Based VLAN
- Hỗ trợ Voice VLAN
‧Hỗ trợ Spanning Tree Protocol
- Hỗ trợ STP, IEEE 802.1D Spanning Tree Protocol
- Hỗ trợ RSTP, IEEE 802.1w Rapid Spanning Tree Protocol
- Hỗ trợ MSTP, IEEE 802.1s Multiple Spanning Tree Protocol, spanning tree by VLAN
- Hỗ trợ BPDU Guard
‧Hỗ trợ Link Aggregation
- Hỗ trợ 802.3ad Link Aggregation Control Protocol (LACP)
- Hỗ trợ Cisco ether-channel (Static Trunk)
- Hỗ trợ tối đa 5 nhóm trunk, 10 cổng cho mỗi nhóm trunk
- Hỗ trợ băng thông 20Gbps (Duplex Mode)
‧Hỗ trợ Port Mirror (nhiều nhất là 1)
‧Port Mirroring để theo dõi lưu lượng ra vào trên mỗi cổng riêng biệt
Quality of Service
‧Kiểm soát băng thông giữ nguyên tốc độ vào và giới hạn tốc độ ra trên mỗi cổng
‧Hỗ trợ 8 hàng ưu tiên trên tất cả các cổng switch
‧Phân loại lưu lượng
- Ưu tiên IEEE 802.1p CoS
- Ưu tiên IP TOS / DSCP / IP Precedence
- Ưu tiên IP TCP/UDP port number
- Ưu tiên ứng dụng mạng tiêu biểu
‧Chính sách ưu tiên nghiêm ngặt và thuật toán WRR (Weighted Round Robin) CoS
‧Hỗ trợ QoS và kiểm soát băng thông vào/ra trên mỗi cổng
‧Chính sách Traffic-policing trên mỗi cổng switch
‧DSCP remarking
Multicast
‧Hỗ trợ IGMP Snooping v1, v2 and v3
‧Hơ trợ MLD Snooping v1 and v2
‧Hỗ trợ Querier mode
‧Hỗ trợ IGMP Snooping port filtering
‧Hỗ trợ MLD Snooping port filtering
‧Hỗ trợ MVR (Multicast VLAN Registration)
An ninh
‧Chứng thực truy cập mạng IEEE 802.1x Port-Based / MAC-Based
‧Máy khách RADIUS hoạt động song song với máy chủ RADIUS
‧Chứng thực truy cập người dùng TACACS+
‧Chứng thực truy cập người dùng RADIUS / TACACS+
‧Hỗ trợ ACL dựa trên địa chỉ IP
‧Hỗ trợ ACL dựa trên địa chỉ MAC
‧DHCP Snooping để lọc các tin nhắn DHCP không đáng tin cậy
‧Kiểm tra ARP động để loại bỏ các gói ARP với địa chỉ MAC không hợp lệ cho tới địa chỉ IP bị trùng
‧IP Source Guard ngăn chặn các cuộc tấn công giả mạo IP
‧Auto DoS rule để phòng tấn công DoS
‧Quản lý truy cập địa chỉ IP để ngăn chặn những kẻ xâm nhập trái phép
Quản lý
‧Các giao thức quản lý Switch
- Quản lý switch qua Web
- Quản lý Telnet từ xa
- Hỗ trợ giao thức quản lý SNMP v1, v2c, và v3
- Truy cập an toàn SSH / SSL
‧Hỗ trợ bốn nhóm RMON (lịch sử, thống kê, cảnh báo và các sự kiện)
‧Hỗ trợ tính năng quản lý IPv6 IP Address / NTP / DNS
‧Hỗ trợ Trivial File Transfer Protocol (TFTP) client
‧Hỗ trợ BOOTP and DHCP để gán địa chỉ IP address
‧Hỗ trợ Upload / download thông qua HTTP / TFTP
‧Hỗ trợ DHCP Relay / DHCP Option 82
‧Hỗ trợ User Privilege levels control
‧Hỗ trợ NTP (Network Time Protocol)
‧Hỗ trợ Link Layer Discovery Protocol (LLDP)
‧Hỗ trợ công nghệ chuẩn đoán cáp để phát hiện và báo cáo các vấn đề liên quan đến cáp
‧Nút reset để cài đặt lại hệ thống hoặc đưa về cấu hình mặc định
‧Tiện ích PLANET Smart Discovery Utility để triển khai quản lý
|
Model |
IGS-10020MT |
|
Hardware Specification |
|
Copper Ports |
8 10/ 100/1000Base-T RJ-45 Auto-MDI/MDI-X ports |
|
SFP/mini-GBIC Slots |
2 1000Base-SX/LX/BX SFP interfaces (Port-9 and Port-10)
Compatible with 100Base-FX SFP |
|
Switch Architecture |
Store-and-Forward |
|
Switch Fabric |
20Gbps / non-blocking |
|
Throughput (packet per second) |
14.8Mpps |
|
Address Table |
8K entries, automatic source address learning and ageing |
|
Share data Buffer |
512 kilobytes |
|
Flow Control |
IEEE 802.3x Pause Frame for Full-Duplex
Back pressure for Half-Duplex |
|
Jumbo Frame |
9Kbytes |
|
Reset Button |
< 5 sec: System reboot
> 5 sec: Factory Default |
|
ESD Protection |
6KV DC |
|
EFT Protection |
6KV DC |
|
Enclosure |
IP30 Aluminum Metal Case |
|
Installation |
DIN Rail Kit and Wall Mount Kit |
|
Alarm |
One relay output for power fail.
Alarm Relay current carry ability: 1A @ DC 24V |
|
LED Indicator |
System:
|
Power 1 (Green) |
|
Power 2 (Green) |
|
Fault Alarm (Green) |
Per 10/100/1000T RJ-45 Ports:
|
Power LNK/ACT (Green) |
|
1000 (Orange) |
Per SFP Interface:
|
Power LNK/ACT (Green) |
|
1000 (Orange) | |
|
Dimension (W x D x H) |
87.8 x 135 x 56 mm |
|
Weight |
720g |
|
Power Requirement |
DC 12 to 48V. AC 24V Power Adapter |
|
Power Consumption |
10 Watts / 34BTU (Full loading) |
|
Layer 2 function |
|
Basic Management Interfaces |
Web Browser, Remote Telnet, SNMPv1, v2c |
|
Secure Management Interface |
SSH, SSL, SNMP v3 |
|
Port configuration |
Port disable / enable
Auto-Negotiation 10/100/1000Mbps full and half duplex mode selection
Flow Control disable / enable
Power saving mode control |
|
Port Status |
Display each port’s speed duplex mode, link status, Flow control status, Auto negotiation status, trunk status |
|
Port Mirroring |
TX / RX / Both
Many-to-1 monitor |
|
VLAN |
802.1Q Tagged Based VLAN, up to 255 VLAN groups
Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-Based VLAN
Protocol-Based VLAN
Voice VLAN
MVR (Multicast VLAN Registration)
Up to 255 VLAN groups, out of 4095 VLAN IDs |
|
Link Aggregation |
IEEE 802.3ad LACP / Static Trunk
5 groups of 10-Port trunk support |
|
QoS |
Traffic classification based, Strict priority and WRR
8-level priority for switching
- Port Number
- 802.1p priority
- 802.1Q VLAN tag
- DSCP/TOS field in IP Packet |
|
IGMP Snooping |
IGMP (v1/v2/v3) Snooping, up to 255 multicast Groups
IGMP Querier mode support |
|
MLD Snooping |
MLD (v1/v2) Snooping, up to 255 multicast Groups
MLD Querier mode support |
|
Access Control List |
IP-Based ACL / MAC-Based ACL
Up to 123 entries |
|
Bandwidth Control |
Per port bandwidth control
Ingress: 500Kb~80Mbps
Egress: 64Kb~80Mbps |
|
SNMP MIBs |
RFC-1213 MIB-II
IF-MIB
RFC-1493 Bridge MIB
RFC-1643 Ethernet MIB
RFC-2863 Interface MIB
RFC-2665 Ether-Like MIB
RFC-2819 RMON MIB (Group 1, 2, 3 and 9)
RFC-2737 Entity MIB
RFC-2618 RADIUS Client MIB
RFC-2933 IGMP-STD-MIB
RFC-3411 SNMP-Frameworks-MIB
IEEE 802.1X PAE
LLDP
MAU-MIB |
|
Standards Conformance |
|
Regulation Compliance |
FCC Part 15 Class A, CE |
|
Stability Testing |
IEC60068-2-32 (Free fall)
IEC60068-2-27 (Shock)
IEC60068-2-6 (Vibration) |
|
Standards Compliance |
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX / 100Base-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3x Flow Control and Back pressure
IEEE 802.3ad Port trunk with LACP
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1p Class of service
IEEE 802.1Q VLAN Tagging
IEEE 802.1x Port Authentication Network Control
IEEE 802.1ab LLDP
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP version 1
RFC 2236 IGMP version 2
RFC 3376 IGMP version 3
RFC 2710 MLD version 1
FRC 3810 MLD version 2 |
|
Environment |
|
Operating |
|
Temperature: |
-40 ~ 75 Degree C |
|
Relative Humidity: |
5 ~ 95% (Non-condensing) | |
|
Storage |
|
Temperature: |
-40 ~ 75 Degree C |
|
Relative Humidity: |
5 ~ 95% (Non-condensing) | |
|
Thông tin đặt hàng |
|
IGS-10020MT |
Industrial 8-Port 10/100/1000T + 2 100/1000X SFP Managed Switch (-40~75 Degree C) |
