WGS-5225-8P2SV - Industrial L2+ 8-Port 10/100/1000T 802.3at PoE + 2-Port 100/1000X SFP Wall-mount Managed Switch with LCD touch screen

Thiết bị chuyển mạch L2+/L4 cấp nguồn PoE gắn tường với tính năng bảo mật

PLANET WGS-5225-8P2SV là Thiết bị chuyển mạch công nghiệp cấp nguồn PoE thông minh cải thiện tính sẵn sàng của các ứng dụng công nghiệp với màn hình cảm ứng LCD. Thiết bị hỗ trợ IPv6/IPv4 dual stack và công cụ chuyển mạch Gigabit L2+/L4 tích hợp cùng với 8 cổng 10/100/1000BASE-T cấp nguồn PoE 36 watt và hai cổng SFP 1000BASE-X bổ sung. Với tổng công suất lên đến 240 watt cho các loại ứng dụng PoE khác nhau, và có tốc độ mạng và nhiệt độ hoạt động từ -20 đến 70 độ C trong vỏ kim loại IP30 nhỏ gọn chắc chắn, WGS-5225-8P2SV là một giải pháp để đáp ứng nhu cầu cho các ứng dụng mạng sau:

■ Mạng tự động hóa building/home

■ Internet of Things (IoT)

■ Mạng giám sát IP

Màn hình điều khiển LCD trực quan

WGS-5225-8P2SV đi kèm với bảng điều khiển cảm ứng trực quan tạo điều kiện cho việc quản lý thiết bị được cấp nguồn PoE dễ dàng, thúc đẩy hiệu quả quản lý trong các mạng quy mô lớn, chẳng hạn như doanh nghiệp, khách sạn, trung tâm mua sắm, tòa nhà chính phủ và các khu vực công cộng khác . Nó cũng có các chức năng quản lý và trạng thái đặc biệt sau đây:

■ Địa chỉ IP, cấu hình VLAN và QoS

■ Quản lý và xem trạng thái PoE

■ Quản lý cổng và thông tin SFP

■ Khắc phục sự cố: chẩn đoán cáp và ping IP từ xa

■ Bảo trì: khởi động lại, đặt lại mặc định nhà sản xuất và lưu cấu hình

Hỗ trợ Redundant Ring, khôi phục nhanh cho các ứng dụng mạng quan trọng

WGS-5225-8P2SV hỗ trợ công nghệ redundant ring và có khả năng tự phục hồi mạnh mẽ, nhanh chóng để ngăn chặn sự gián đoạn và xâm nhập bên ngoài. Thiết bị kết hợp công nghệ tiên tiến ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), Giao thức Spanning Tree (802.1s MSTP) và 2 đầu vào cho nguồn điện để nâng cao độ tin cậy của hệ thống và thời gian hoạt động trong môi trường nhà máy, doanh nghiệp. Trong một mạng vòng đơn giản nhất định, thời gian khôi phục của liên kết dữ liệu có thể nhanh tới 20ms.

Phát hiện các thiết bị ONVIF thông minh và tiện lợi

PLANET phát triển tính năng ONVIF - được thiết kế đặc biệt để kết hợp với Video IP Surveillances. Từ giao diện đồ họa WGS-5225-8P2SV, khách hàng chỉ cần click chuột để tìm kiếm và hiển thị tất cả các thiết bị ONVIF. Ngoài ra, khách hàng có thể upload các image vào switch và triển khai vị trí đặt thiết bị giám sát để kiểm tra và lập kế hoạch dễ dàng hơn. Hơn nữa, khách hàng có thể nhận được thông tin giám sát thời gian thực và trạng thái online/offline, đồng thời cho phép điều khiển reboot PoE từ xa qua GUI.

Tích hợp tính năng quản lý cấp nguồn PoE cho các thiết bị nhận nguồn

WGS-5225-8P2SV có các chức năng quản lý PoE đặc biệt sau đây:

■ Kiểm tra thiết bị nhận nguồn hoạt động không

■ Hỗ trợ lập lịch cấp nguồn tái sử dụng

■ Hỗ trợ lập lịch

■ Hỗ trợ giám sát sử dụng PoE

Tính năng kiểm tra thiết bị nhận nguồn PoE

WGS-5225-8P2SV có thể được cấu hình để giám sát các thiết bị nhận nguồn PoE theo thời gian thực thông qua thao tác ping. Khi thiết bị nhận nguồn ngừng hoạt động và không có phản hồi, WGS-5225-8P2SV sẽ cấp nguồn PoE lại và đưa PD trở lại làm vệc. Thiết bị nâng cao đáng kể độ tin cậy của mạng thông qua cổng PoE cấp lại nguồn điện và giảm bớt công việc cho quản trị viên.

Tính năng lập lịch tái chế việc cấp nguồn

WGS-5225-8P2SV cho phép mỗi kết nối PoE như IP Camera hoặc Wireless access point sẽ được khởi động lại vào một thời điểm cụ thể. Vì vậy, nó sẽ làm giảm nguy IP camera hoặc AP bị crash do tràn bộ đệm.

Lập lịch PoE để tiết kiệm năng lượng

Bên cạnh giám sát IP, WGS-5225-8P2SV có thể áp dụng để xây dựng bất kỳ mạng PoE như VoIP và mạng LAN không dây. Theo xu hướng tiết kiệm năng lượng trên toàn thế giới và góp phần bảo vệ môi trường, WGS-5225-8P2SV có thể kiểm soát hiệu quả nguồn cấp PoE có khả năng cung cấp công suất cao. Chức năng Lập lịch PoE giúp bật hoặc tắt tính năng nguồn nuôi PoE theo khoảng thời gian xác định, giúp các doanh nghiệp tiết kiệm chi phí.

Thiết kế gắn tường

WGS-5225-8P2SV được thiết kế đặc biệt để lắp đặt trong môi trường hẹp, chẳng hạn như tường hoặc hộp điện. Thiết kế nhỏ gọn, bằng phẳng và gắn trên tường phù hợp mọi vị trí có giới hạn về không gian. Thiết kế “Front Access” thân thiện với người dùng, giúp việc lắp đặt, đấu dây cáp, giám sát LED và bảo trì WGS-5225-8P2SV được thuận tiện cho các kỹ thuật viên. WGS-5225-8P2SV có thể được lắp đặt bằng giá treo tường cố định, gắn tường từ hoặc lắp DIN rail, do đó làm cho khả năng sử dụng của nó linh hoạt hơn.

Gửi cảnh báo sự kiện qua SMTP/SNMP Trap

WGS-5225-8P2S cung cấp chức năng cảnh báo sự kiện để giúp chẩn đoán thiết bị bất thường, có hay không có sự ngắt kết nối mạng hoặc phản hồi reboot.

Quản lý linh hoạt và bảo mật, hỗ trợ IPv4/IPv6

Thiết bị hỗ trợ tính năng định tuyến VLAN IPv4/IPv6 giúp việc quản lý linh hoạt, bảo mật và đơn giản hơn.

Tính năng lớp 2 mạnh mẽ

WGS-5225-8P2SV có thể được lập trình cho các chức năng quản lý chuyển mạch tiên tiến như liên kết động trên cổng port link aggregation, Q-in-Q VLAN, private VLAN, Rapid Spanning Tree Protocol, Lớp 2 đến Lớp 4 QoS, kiểm soát băng thông và chống IGMP snooping. WGS-5225-8P2SV cung cấp 802.1Q tagged VLAN và hỗ trợ tối đa 255 nhóm VLAN. Thông qua tính năng liên kết cổng WGS-4215-8P2SV cho phép khởi tạo cổng trunk tốc độ cao qua nhiều cổng gộp chung. Tối đa 2 nhóm trunk với 2 cổng cho mỗi nhóm trunk, và hỗ trợ fail-over.

Quản lý thân thiện và an toàn

Để quản lý hiệu quả WGS-5225-8P2SV được trang bị quản lý với giao diện web, telnet và quản lý SNMP. Nhờ tích hợp giao diện web, thiết bị cung cấp một quản lý và cấu hình dễ sử dụng, nền tảng độc lập. Nhờ hỗ trợ SNMP, switch có thể quản lý thông qua telnet. Hơn nữa thiết bị có thể quản lý từ xa SSH, SSL và SNMP v3 mã hóa nội dung gói tin tại mỗi phiên.

Tính năng an ninh

WGS-5225-8P2SV hỗ trợ tính năng Access control List trên lớp 2 và lớp 4 tăng cường tính năng an ninh cho bảo mật, sử dụng các chính sách truy cập hệ thống mạng. Thiết bị cũng hỗ trợ những chính sách bảo mật 802.1X xác thực cổng cơ sở, sử dụng cùng với radius để đảm bảo an ninh cho hệ thống mạng. Các quản trị viên mạng có thể xây dựng các mạng công ty có độ bảo mật cao với thời gian ngắn và dễ dàng hơn.

Modbus TCP cung cấp kết nối mạng linh hoạt trong lĩnh vực tự động hóa

Hỗ trợ giao thức Modbus TCP/IP, dòng WGS-5225-8P2SV có thể dễ dàng tích hợp với hệ thống quản lý tự động hóa trong công nghiệp, hệ thống HMI và các hệ thống thu thập dữ liệu khác. Thiết bị cho phép quản trị viên giám sát từ xa hoạt động của switch công nghiệp, thông tin cổng và trạng thái, do đó dễ dàng giám sát và bảo trì.

Giải pháp linh hoạt và mở rộng

Hai khe cắm mini-GBIC bổ sung được tích hợp sẵn trong WGS-5225-8P2SV hỗ trợ các mô-đun quang tốc độ kép, 100BASE-FX và 1000BASE-SX/LX SFP (Small Form-factor Pluggable), nghĩa là quản trị viên có thể linh hoạt lựa chọn Bộ thu phát SFP theo khoảng cách và tốc độ truyền. Khoảng cách có thể được mở rộng từ 550 mét (sợi đa mode) đến 10/50/70/120 km (sợi đơn mode hoặc sợi WDM).

Cơ chế chẩn đoán lỗi SFP thông minh

WGS-5225-8P2SV hỗ trợ chức năng SFP-DDM (Digital Diagnostic Monitor) giúp quản trị viên dễ dàng theo dõi các thông số thời gian thực của SFP, như công suất ra quang, công suất đầu vào quang, nhiệt độ, hướng laser hiện tại và các mức điện áp.

Giao thức đồng bộ thời gian 1588 cho mạng công nghiệp

An ninh cho tòa nhà tự động hóa

Giải pháp tích hợp hoàn hảo cho IP camera và hệ thống NVR

Cổng vật lý

Hỗ trợ 8 cổng 10/100/1000BASE-T với chuẩn IEEE 802.3at PoE+ Injector

Hỗ trợ 2 cổng quang 100/1000BASE-X khe mini-GBIC / SFP để dò tìm tự động loại SFP

Cấp nguồn qua Ethernet

Tương thích với chuẩn IEEE 802.3at Power over Ethernet Plus, end-span PSE

8 port IEEE 802.3af / 802.3at

Hỗ trợ công suất PoE lên đến 36 watt cho mỗi cổng PoE

Tự động phát hiện thiết bị được hỗ trợ (PD)

Hỗ trợ chống nhiễu mạch vòng giữa các cổng

Hỗ trợ cấp nguồn từ xa lên tới 100m

Các tính năng quản lý PoE

- Kiểm soát tổng công suất nguồn PoE

- Mỗi cổng poe có tính năng kích hoạt và vô hiệu hóa

- Kiểm soát chế độ quản trị PoE

- Ưu tiên cấp nguồn cho cổng PoE

- Giới hạn cấp nguồn poE trên mỗi cổng

- Phân loại phát hiện thiết bị nhận nguồn poE

Các tính năng PoE thông minh

- Kiểm soát ngưỡng nhiệt độ

- Kiểm soát ngưỡng sử dụng PoE

- Phát hiện các thiết bị còn hoạt động

- Hỗ trợ lập lịch PoE

Hỗ trợ môi trường công nghiệp

Kích thước nhỏ gọn với thiết kế gắn trên tường

Vỏ kim loại IP30

Hỗ trợ nhiệt độ hoạt động từ -20 đến 70 độ C

Hỗ trợ bảo vệ 6KV DC ESD

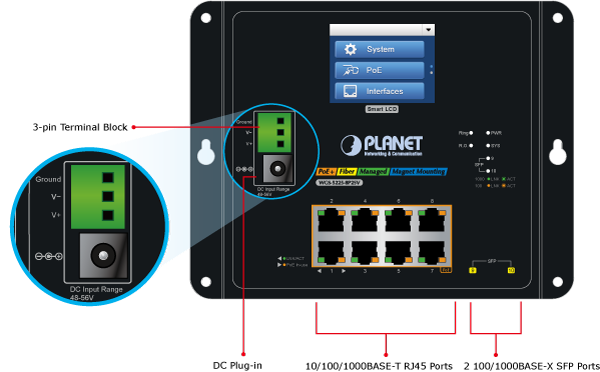

Thiết kế nguồn dự phòng

- 48V ~ 56V DC khối chính và nguồn có chức năng bảo vệ đảo cực

- Khối đầu cuối 3 pin hoặc đầu nối giắc cắm DC jack

Tính năng lớp 2

Ngăn chặn mất gói tin bằng back-pressure (half-duplex) và điều khiển luồng IEEE 802.3x (full-duplex)

Hỗ trợ cơ chế Store-and-Forward và lọc runt/CRC loại bỏ các gói dữ liệu lỗi để tối ưu hóa băng thông mạng

Hỗ trợ Storm Control

-Broadcast/Multicast/Unicast

Hỗ trợ VLAN

- IEEE 802.1Q tagged VLAN

- Tối đa 255 nhóm VLAN, trong số 4094 ID VLAN

- Hỗ trợ Bridging (hỗ trợ VLAN Q-in-Q) (IEEE 802.1ad)

- Private VLAN Edge (PVE)

- Protocol-based VLAN

- MAC-based VLAN

- Voice VLAN

Hỗ trợ giao thức Spanning Tree Protocol

- IEEE 802.1D Spanning Tree Protocol (STP)

- IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)

- IEEE 802.1s Multiple Spanning Tree Protocol (MSTP), spanning tree by VLAN

- BPDU Guard

Hỗ trợ tính anwng gộp cổng Link Aggregation

- Link Aggregation Control Protocol 802.3ad (LACP)

- Cisco ether-channel (static trunk)

- Hỗ trợ 2 nhóm trunk với 2 cổng cho mỗi nhóm trunk

- Băng thông lên đến 2Gbps (chế độ song công)

Hỗ trợ port mirror (1-to-1)

Port mirroring để giám sát lưu lượng vào ra trên một cổng cụ thể

Chống loop mạng

Hỗ trợ ERPS (Ethernet Ring Protection Switching)

Các tính năng định tuyến IP lớp 3

Hỗ trợ tối đa 32 tuyến đường và route summarization

Chất lượng dịch vụ

Ingress Shaper và Egress Rate Limit cho mỗi cổng điều khiển băng thông

8 hàng đợi ưu tiên trên tất cả các cổng chuyển đổi

Phân loại lưu lượng truy cập

- IEEE 802.1p CoS

- IP TOS/DSCP/IP precedence

- Số cổng IP TCP / UDP

- Ứng dụng mạng điển hình

Ưu tiên chặt chẽ và Weighted Round Robin (WRR) CoS policies

Hỗ trợ QoS và điều khiển băng thông In / Out trên mỗi cổng

Traffic-policing trên cổng switch

DSCP remarking

Multicast

Hỗ trợ IGMP snooping v1, v2 và v3

Hỗ trợ MLD snooping v1 và v2

Hỗ trợ chế độ Querier

Bộ lọc cổng IGMP snooping

Bộ lọc cổng MLD snooping

MVR (Đăng ký VLAN đa hướng)

 Tính năng an ninh

IEEE 802.1x Xác thực truy cập dựa trên cổng hoặc địa chỉ MAC

Hỗ trợ RADIUS client và RADIUS server

Xác thực TACACS+

Danh sách điều khiển truy cập dựa trên IP (ACL)

Danh sách kiểm soát truy cập dựa trên MAC

Ánh xạ địa chỉ MAC / IP nguồn

DHCP snooping để lọc tin nhắn DHCP không tin cậy

Hỗ trợ Dynamic ARP Inspection loại bỏ các gói ARP với địa chỉ MAC không hợp lệ

IP Source Guard ngăn chặn các cuộc tấn công giả mạo IP

Quản lý truy cập địa chỉ IP để ngăn chặn kẻ xâm nhập trái phép

Quản lý

Hỗ trợ giao diện quản lý switch

- Giao diện dòng lệnh Telnet

- Quản lý web

- Hỗ trợ giao thức quản lý SNMP v1 và v2c

- Truy cập an toàn SSH / SSL và SNMP v3

Hỗ trợ IPv6 IP Address/NTP/DNS

Hỗ trợ Trivial File Transfer Protocol (TFTP)

BOOTP và DHCP cho việc phân chia địa chỉ IP

Hỗ trợ nâng cấp firmware thông qua HTTP/TFTP

DHCP Relay và DHCP Option 82

Kiểm soát mức độ đặc quyền của người dùng

Giao thức thời gian mạng (NTP)

Giao thức Link Layer Discovery Protocol (LLDP)

Công nghệ chẩn đoán cáp cung cấp cơ chế phát hiện và báo cáo các vấn đề về

Nút reset để khởi động lại hệ thống hoặc đưa về cấu hình mặc định

Hỗ trợ 4 nhóm RMON
