GS-5220-24PL4X / GS-5220-24PL4XR - L2+ 24-Port 10/100/1000T 802.3at PoE + 4-Port 10G SFP+ Quản lý chuyển mạch

Hỗ trợ định tuyến IPv6, giải pháp chuyển mạch Ethernet 10G cho hệ thống mạng Internet thế hệ mới

Thiết bị GS-5220-24PL4X / GS-5220-24PL4XR là switch lớp 2+ tính năng định tuyến IPv4/IPv6, phần cứng lớp 3 có khả năng định tuyến tĩnh, cung cấp 24 cổng đồng 10/100/1000 Mbps chia sẻ với 4 cổng quang 1000 Base-T giao diện SFP và hỗ trợ 4 khe mở rộng SFP+ cho kết nối 10G đáp ứng nhu cầu băng thông và đáp ứng chi phí đầu tư. Thiết bị GS-5220-24PL4X / GS-5220-24PL4XR được thực hiên trên những công nghệ tiên tiến sau:

• Định tuyến và quản lý theo giao thức IPv6/IPv4
• Hỗ trợ chuyển mạch 10 G
• Quản lý thông qua địa chỉ IP duy nhất
• Hỗ trợ nguồn dự phòng hệ thống

Với vị trí như lớp chuyển mạch phân phối hay lớp liên kết tập hợp của hệ thống mạng lớn, thiết bị GS-5220-24PL4X / GS-5220-24PL4XR hỗ trợ công nghệ IP Stacking giúp cho việc quản lý và cấu hình tới 24 thiết bị chỉ với 1 địa chỉ IP duy nhất. GS-5220-24PL4X / GS-5220-24PL4XR đáp ứng cho hệ thống mạng trường học và hệ thống mạng đô thị với những tính năng bảo mật thông minh, hiệu suất cao linh hoạt. Thiết bị GS-5220-24PL4X / GS-5220-24PL4XR là sự lựa chọn tuyệt vời cho thiết bị chuyển mạch lớp lõi trong hệ thống mạng doanh nghiệp, các trung tâm dữ liệu vừa và nhỏ.

Hỗ trợ hệ thống mạng 10 Gb

Với các khe cắm SFP+ tốc độ 10G, GS-5220-24PL4X / GS-5220-24PL4XR có thể xử lý lượng lớn dữ liệu trong cấu trúc bảo mật, kết nối đến mạng trục xương sống hoăc máy chủ hiệu năng cao. Mỗi khe SFP+ hỗ trợ 2 tốc độ, 10GBASE-SR/LR hoặc 1000BASE-SX/LX, có nghĩa cơ thể giúp cho viêc lựa chọn linh hoạt SFP/SFP+ thu phát theo khoảng cách truyền tải hoặc mở rộng mạng hiệu quả. Với khả năng liên kết 4 cổng Ethernet 10GB GS-5220-24PL4X / GS-5220-24PL4XR cung cấp băng thông rộng và khả năng xử lý mạnh mẽ.

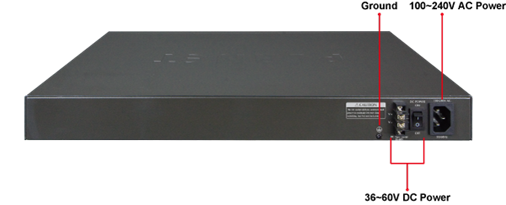

Hỗ trợ cả 2 nguồn AC và DC dự phòng lẫn nhau

Dòng thiết bị GS-5220-24PL4XR được trang bị nguồn xoay chiều 100~240V AC và nguồn một chiều 36~60V DC cung cấp việc cấp nguồn tin cậy và khả năng mở rộng cao. Các hệ thống nguồn được tích hợp giúp đảm bảo mức hoạt động ổn định nhất. Với nguồn một chiều 36~60V DC thiêt bị có thể đáp ứng cho các hệ thống viễn thông

Hỗ trợ IPv6

Thiết bị hỗ trợ cả IPv4 và IPv6 với giao diện đơn giản thân thiện người dùng. Dòng GS-5220 là sự lựa chọn tốt nhất cho mạng giám sát IP, VoIP và các nhà cung cấp dịch vụ mạng không dây cho hệ thống mạng IPv6. Thiết bị giúp tối ưu chi phí cho các doanh nghiệp vừa và nhỏ xây dựng chuyển đổi hạ tầng phù hơp với mạng lưới cáp quang FTTx của nhà cung cấp ISP.

Hỗ trợ định tuyến lớp 3 Ipv4/Ipv6 và linh hoạt mở rộng

Để giúp khách hàng môi trường doanh nghiệp, GS-5220-24PL4X và GS-5220-24PL4XR hỗ trợ không chỉ mức công suất truyền tải cao ở lớp 2 đến lớp 4, mà còn hỗ trợ định tuyến VLAN lớp 3 Ipv4/Ipv6 cho phép vượt qua mạng VLANs và những thiết bị IP khác nhau cho mục đích với mức an ninh cao, quản lý linh hoạt và những ứng dụng mạng đơn giản .

Hỗ trợ đầy đủ tính năng lớp 2

GS-5220-24PL4X và GS-5220-24PL4XR hỗ trợ đầy đủ tính năng lớp 2 như liên kết động trên cổng port , Q-in-Q VLAN, MSTP, QoS cho lớp 2 và lớp 4 quản lý băng thông và tính năng IGMP/MLD snooping. Thông qua tính năng liên kết nhiều cổng trunk, GS-5220-24PL4X và GS-5220-24PL4XR cho phép khởi tạo 14 nhóm trunk với 8 cổng mỗi nhóm và hỗ trợ dự phòng kết nối.

Tính năng an ninh

Thiết bị hỗ trợ tính năng Access control List trên lớp 2 và lớp 4 tăng cường tính năng an ninh cho bảo mật. Thiết bị cũng hỗ trợ những chính sách bảo mật dựa trên giao thức TCP/UDP để hạn chế truy cập mạng trên địa chỉ đầu cuối. Cơ chế bảo vệ hỗ trợ 802.1x cho port-base và địa chỉ MAC và xác thực thiết bị. Với chức năng VLAN ngăn chặn sự đảm bảo riêng tư trong hệ thống mạng.

Tăng cường an ninh và kiểm soát lưu lượng

Ngoài ra GS-5220-24PL4X và GS-5220-24PL4XR cũng hỗ trợ DHCP Snooping, IP source Guard và Dynamic ARP ngăn chặn tấn công IP và từ chối gói tin ARP với địa chỉ MAC không đúng. Người quản trị có thể xây dựng hệ thống mạng mà không mất nhiều thời gian.

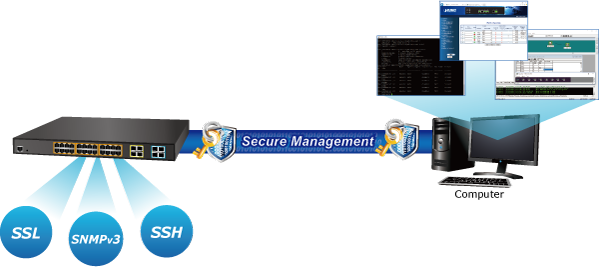

Quản lý hiệu quả an toàn

GS-5220-24PL4X và GS-5220-24PL4XR hỗ trợ các giao thức quản lý thông qua dòng lệnh console, thông qua giao diên web, SNMP. Với giao diện quản lý web GS-5220-24PL4X và GS-5220-24PL4XR giúp quản lý dễ dàng quản lý cấu hình chính xác. Ngoài ra thiết bị cũng hỗ trợ giao thức SNMPv1,v2. Thiết bị cũng hỗ trợ giao diện dòng lệnh như cisco thông qua telnet hoặc console. Hơn nữa thiết bị cũng hỗ trợ SSH, SSL SNMPv3 cho gói tin mã hóa tại mỗi phiên.

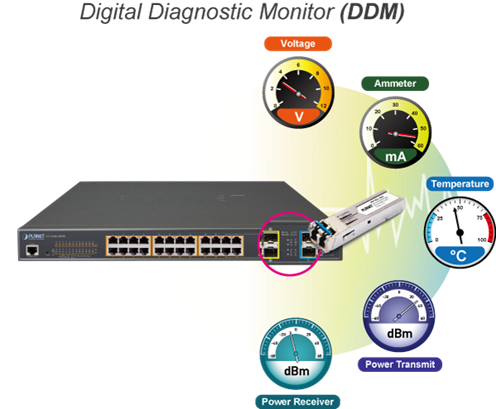

Cơ chể chuẩn đoán lỗi SFP

GS-5220-24PL4X và GS-5220-24PL4XR hỗ trợ SFP-DDM cho phép giúp các nhà quản trị có thể dễ dàng giám sát thông số SFP theo thời gian thực như công suất đầu vào, công suất đầu ra, nhiệt độ và các mức điện áp.

Mô hình ứng dụng

Giải pháp tuyệt vời cho bảo mật an ninh cho mạng trục chính, QoS switch

Định tuyến VLAN lớp 3

Đặc tính kỹ thuật

Cổng vật lý
24 cổng 10/100/1000 Base-T RJ45 với injector IEEE 802.3at PoE
4 khe cắm 100 /1000 Base-X mini-GBIC. shared với cổng 21- 24 tương thích với 100Base-X
4 khe cắm 10Gbase-SR/LR SFP+ tương thích với 1000Base-SX/LX/BX SFP
Giao diện RJ-45 console cho những tính năng quản lý cơ bản và cài đặt
Tính năng Layer 2
Ngăn chặn khả năng mất mát gói tin với khả năng gây áp lực ngược ( chế độ bán song công) và hỗ trợ IEEE 802.3x dừng việc chuyển các frame ( ở chế độ Song công).
Hỗ trợ hiệu suất cao với giao thức Store- and- Forward,
điều khiển cơn bão broadcast và chạy CRC lọc và loại trừ các gói tin và ước lượng băng thông mạng.
Hỗ trợ VLAN
• IEEE 802.1Q Tagged VLAN
• Hỗ trợ tới 256 nhóm VLAN, với 4095 VLAN ID
• Hỗ trợ tính năng VLAN Q-in-Q IEEE 802.1ad
• Hỗ trợ Private VLAN Edge
• Hỗ trợ VLAN theo địa chỉ MAC
• Hỗ trợ VLAN theo địa chỉ IP
• Voice VLAN
Hỗ trợ giao thức Spanning tree
• STP IEEE 802.1d
• RSTP IEEE 802.1w
• MSTP IEEE 802.1s
• BPDU
Hỗ trợ tính năng Link Aggregation
• Hỗ trợ giao thức LACP 802.3ad
• Hỗ trợ tính năng Static trunk (Cisco Ether-channel)
• Hỗ trợ tới 10 nhóm trunk với 16 cổng cho mỗi nhóm trunk
• Hỗ trợ băng thông tới 32Gbps
Cung cấp tính năng Port Mirror.
Tính năng này cho phép quản lý giám sát lưu lượng vào trên mỗi cổng chuyên biệt
Tính năng QoS
Hỗ trợ kiểm soát băng thông và thiết lập tốc độ
8 hàng đợi ưu tiên trên từng cổng
Phân loại lưu lượng
• IEEE 802.1p CoS
• Ưu tiên TOS / DSCP / IP
• IP TCP/UDP port number
• Ứng dụng mạng điển hình
Hỗ trợ những chính sách ưu tiên nghiêm ngặt và chính sách cân bằng tải WRR theo lớp dịch vụ CoS.
Hỗ trợ QoS In/out bandwidth trên mỗi cổng
DSCP remarking
Tính năng Multicast
Hỗ trợ IGMP Snooping v1 và v2 v3
Hỗ trợ MLD snooping v1 và v2
Hỗ trợ chế độ hàng đợi
IGMP Snooping theo cổng
MLD Snooping theo cổng
Hỗ trợ đăng ký Multicast VLAN
Tính năng an ninh
Hỗ trợ xác thực thông qua cổng IEEE 802.1x và địa chỉ MAC
Hỗ trợ xác thực IEEE 802.1x cho VLAN
Tích hợp Radius client với radius server
Hỗ trơ xác thực RADIUS / TACACS+
Quản lý địa chỉ IP thông qua danh sách truy nhập
Quản lý địa chỉ MAC thông qua danh sách truy nhập
Cổng an ninh
Quản lý địa chỉ IP thông qua danh sách truy nhập
Hỗ trợ DHCP Snooping
Hỗ trợ Dynamic ARP Inspection
Hỗ trợ IP Source Guard
Hỗ trợ chống tấn công DoS
Hỗ trợ IP quản lý để ngăn chặn việc không xác thực
Tính năng quản lý
Hỗ trợ quản lý Switch qua giao diện dòng lệnh thông qua Telnet và console
Hỗ trợ quản lý Switch qua giao diện Web
Hỗ trợ giao thức quản lý SNMP v1, v2 và v3
Hỗ trợ tính năng DHCP Client
Tích hợp tính năng TFTP
Hỗ trợ download và upload thông HTTP và TFTP
Hỗ trợ giao thức LLDP
Hỗ trợ triển khai quản lý tiện ích Planet Smart Discovery
Hỗ trợ DHCP Relay
Hỗ trợ DHCP Option82
Hỗ trợ IPv4/Ipv6
Hỗ trợ chuẩn đoán mạng
Hỗ trợ NMP
Hỗ trợ nguồn dự phòng (GS-5220-24PL4XR)
Hỗ trợ cả hai nguồn: xoay chiều 100~240V Ac/ nguồn một chiều 36~60V DC
Hỗ trợ chế độ hoạt động active-active cho chế độ dự phòng
Tránh tình huống mất điện khi sử dụng một nguồn
Khả năng chịu lỗi và phục hồi

Thông số kỹ thuật

Hardware Specifications
Copper Ports	24 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports
10/100/1000Mbps/SFP Combo Interfaces	4 10/100/1000Mbps TP and SFP shared combo interfaces, SFP (mini-GBIC) supports 100/1000Mbps dual mode DDM, shared with Port-21 to Port-24
10Gbps Fiber Uplink Ports	4 1/10GBASE-SR/LR SFP+ slots
Console	1 RJ45 serial port (115200, 8, N, 1)
Switch Architecture	Store-and-Forward
Switch Fabric	128Gbps/non-blocking
Throughput	95.2Mpps@64 bytes
Address Table	16K entries, automatic source address learning and aging
Shared Data Buffer	4 megabits
Flow Control	IEEE 802.3x pause frame for full-duplex
Flow Control	Back pressure for half-duplex
Jumbo Frame	9K bytes
Reset Button	< 5 sec: System reboot
Reset Button	> 5 sec: Factory default
LED	System:
	SYS (Green)
	AC (Green)
	DC (Green) (GS-5220-20T4C4XR Only)
	Fan Alert (Red)
	Ethernet Interfaces (Port 1 to Port 24):
	1000 LNK/ACT (Green), 10/100 LNK/ACT (Orange)
	100/1000Mbps SFP Combo Interfaces (Port 21 to Port 24):
	1000 (Green), 100 (Orange)
	1/10G SFP+ Interfaces (Port 25 to Port 28):
	1000 (Green), 10G (Orange)
Power Requirements	GS-5220-20T4C4X:
	100~240V AC, 50/60Hz, 1A
	GS-5220-20T4C4XR:
	100-240V AC, 50/60Hz, 1A
	48V DC @ 2A, Range: 36 ~ 60V
Power Consumption (Full Loading)	GS-5220-20T4C4X:
	Max. 35.2 Watts/120 BTU @ AC 110V
	Max. 35.4 Watts/120 BTU @ AC 220V
	GS-5220-20T4C4XR:
	Max. 32.4 Watts/111 BTU @ DC 36V
	Max. 33.1 Watts/112 BTU @ DC 48V
	Max. 33.3 Watts/113 BTU @ DC 60V
	Max. 35.2 Watts/120 BTU @ AC 110V
	Max. 35.4 Watts/120 BTU @ AC 220V
ESD Protection	6KV DC
Dimensions (W x D x H)	440 x 200 x 44.5 mm, 1U high
Weight	2850g
Layer 2 Management Function
Basic Management Interfaces	Console; Telnet; Web browser; SNMP v1, v2c
Secure Management Interfaces	SSH, SSL, SNMP v3
Port Configuration	Port disable/enable
	Auto-negotiation 10/100/1000Mbps full and half duplex mode selection
	Flow control disable/enable
Port Status	Display each port’s speed duplex mode, link status, flow control status, auto negotiation status, trunk status
Port Mirroring	TX/RX/Both
Port Mirroring	Many-to-1 monitor
VLAN	802.1Q tagged based VLAN, up to 255 VLAN groups
	Q-in-Q tunneling
	Private VLAN Edge (PVE)
	MAC-based VLAN
	Protocol-based VLAN
	Voice VLAN
	MVR (Multicast VLAN Registration)
	Up to 255 VLAN groups, out of 4094 VLAN IDs
Link Aggregation	IEEE 802.3ad LACP/Static Trunk
Link Aggregation	Supports 10 groups of 16-Port trunk
QoS	Traffic classification based, strict priority and WRR
	8-level priority for switching
	- Port number
	- 802.1p priority
	- 802.1Q VLAN tag
	- DSCP/TOS field in IP packet
IGMP Snooping	IGMP (v1/v2/v3) Snooping, up to 255 multicast Groups
IGMP Snooping	IGMP Querier mode support
MLD Snooping	MLD (v1/v2) Snooping, up to 255 multicast Groups
MLD Snooping	MLD Querier mode support
Access Control List	IP-based ACL/MAC-based ACL
Access Control List	Up to 256 entries
Bandwidth Control	Per port bandwidth control
	Ingress: 500Kb~80Mbps
	Egress: 64Kb~80Mbps
SNMP MIBs	RFC 1213 MIB-II
	IF-MIB
	RFC 1493 Bridge MIB
	RFC 1643 Ethernet MIB
	RFC 2863 Interface MIB
	RFC 2665 Ether-Like MIB
	RFC 2737 Entity MIB
	RFC 2819 RMON MIB (Groups 1, 2, 3 and 9)
	RFC 2618 RADIUS Client MIB
	RFC 3411 SNMP-Frameworks-MIB
	IEEE 802.1X PAE
	LLDP
	MAU-MIB
	PoE Ethernet MIB
Standards Conformance
Regulatory Compliance	FCC Part 15 Class A, CE
Standards Compliance	IEEE 802.3 10BASE-T
	IEEE 802.3u 100BASE-TX/100BASE-FX
	IEEE 802.3z 1000BASE-SX/LX
	IEEE 802.3ab 1000BASE-T
	IEEE 802.3x flow control and back pressure
	IEEE 802.3ad port trunk with LACP
	IEEE 802.1D Spanning Tree Protocol
	IEEE 802.1w Rapid Spanning Tree Protocol
	IEEE 802.1s Multiple Spanning Tree Protocol
	IEEE 802.1p Class of Service
	IEEE 802.1Q VLAN tagging
	IEEE 802.1x Port Authentication Network Control
	IEEE 802.1ab LLDP
	IEEE 802.3af Power over Ethernet
	IEEE 802.3at Power over Ethernet Plus
	RFC 768 UDP
	RFC 793 TFTP
	RFC 791 IP
	RFC 792 ICMP
	RFC 2068 HTTP
	RFC 1112 IGMP version 1
	RFC 2236 IGMP version 2
	RFC 3376 IGMP version 3
	RFC 2710 MLD version 1
	FRC 3810 MLD version 2
Environments
Operating	Temperature: 0 ~ 50 degrees C
Operating	Relative Humidity: 5 ~ 95% (non-condensing)
Storage	Temperature: -10 ~ 70 degrees C
Storage	Relative Humidity: 5 ~ 95% (non-condensing)

Thông tin đặt hàng
