L2+ 8 Port 10/100/1000 Mbps + 2 100/1000x SFP Managed PoE Switch - WGSD-10020HP

WGSD-10020HP

L2+ 8 Port 10/100/1000 Mbps + 2 100/1000x SFP Managed PoE Switch

Đáp ứng nhu cầu cấp nguồn cho mạng gigabit

Để đáp ứng nhu cầu cấp nguồn PoE cho mạng gigabit, Planet đã giới thiệu ra thị trường dòng switch kích thước 13 inch gigabit WGSD-10020HP hỗ trợ PoE IEEE 802.3at. Với công suất PoE lên tới 30W trên mỗi cổng với tổng công suất tới 150W cho các cổng PoE để thỏa mãn nhu cầu tiêu thụ điện. Thiết bị cung cấp thông lượng gigabit và mức điên năng cao, WGSD-10020HP cung cấp nguồn cho các thiết bị như Access Point camera P/T/Z điên thoại Ipphone

Tích hợp tính năng PoE cho quản lý giám sát

Giống như switch quản lý PoE cho mạng giám sát, WGSD-10020HP có hỗ trợ những tính năng quản lý PoE đặc biệt sau:
• PD Alive check
• Schedule Power Recycle
• SMTP/SNMP Trap Event Alert
• PoE Schedule

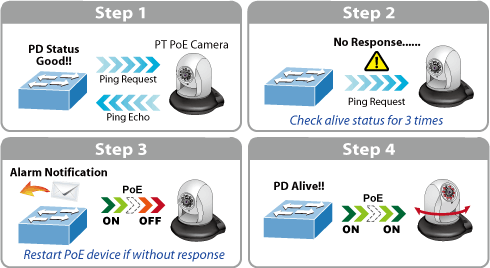

Hỗ trợ tính năng kiểm tra thiết bị cấp nguồn

WGSD-10020HP có thể được cấu hình để theo dõi kết nối theo thời gian thực và thông qua tính năng ping. Khi thiết bị được cấp nguồn và không hồi đáp, WGSD-10020HP sẽ phục hồi lại việc cấp nguồn và giúp thiết bị được cấp nguồn có thể làm việc trở lại. Nhờ vậy có thể giảm thời gian quản trị cho những nhà quản trị viên và tăng cường độ tin cậy khi qua cấp tín hiệu và nguồn qua cổng mạng

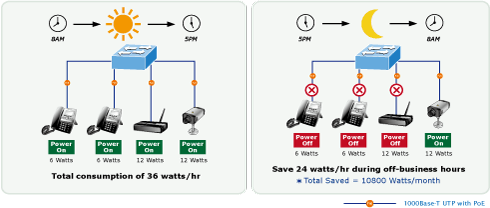

Hỗ trợ tính năng lập lịch cấp nguồn PoE giúp tiết kiệm năng lượng

Bên cạnh việc áp dụng trong giám sát IP, WGSD-10020HP có thể phù hợp cho những ứng dụng mạng với những thiết bị nhận nguồn PoE như VoIP hay Wireless Access Point. Theo xu hướng tiết kiệm năng lượng và bảo vệ môi trường trên thế giới WGSD-10020HP có thể điều khiển việc cấp nguồn hiệu quả với công suất cao. Tính năng lập lịch cấp nguồn PoE giúp kích hoạt hoặc tắt việc cấp nguồn PoE trên mỗi cổng trong khoảng thời gian nhất định, nhờ đó giúp cho các doanh nghiệp tiết kiệm điện năng và tiền bạc

Giải pháp cho mạng Ipv6

Thiết bị hỗ trợ cả Ipv4 và Ipv6 với nhiều chức năng quản lý với giao diện web quản lý thân thiện cho phép, thiết bị phù hợp cho hệ thống mạng giám sát IP, VoIP và các nhà cung cấp dịch vụ kết nối không dây để kết nối đến lớp mạng Ipv6. Thiết bị giúp cho nhà quản trị tiếp cân Ipv6 mà không cần thay đổi hiện trạng hạ tầng mạng tương thích với hạ tầng Ipv6 từ nhà cung cấp ISP

Hỗ trợ định tuyến Ipv4/Ipv6 và linh hoạt quản lý

Để giúp khách hàng môi trường doanh nghiệp, WGSD-10020HP hỗ trợ không chỉ mức công suất truyền tải cao ở lớp 2, mà còn hỗ trợ Ipv4/Ipv6 cho phép vượt qua mạng VLANs và những thiết bị IP khác nhau cho mục đích với mức an ninh cao, quản lý linh hoạt và những ứng dụng mạng đơn giản

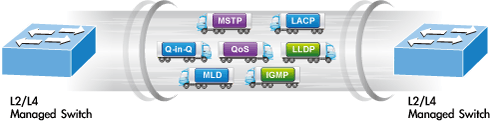

Hỗ trợ đầy đủ tính năng lớp 2

WGSD-10020HPhỗ trợ đầy đủ tính năng lớp 2 như liên kết động trên cổng port link aggregation, -in-Q VLAN, MSTP,QoS cho lớp 2 và lớp 4 quản lý băng thông và tính năng IGMP/MLD snooping. WGSD-10020HP hỗ trợ 802.1Q tag VLAN. Thông qua tính năng liên kết cổng WGSD-10020HP cho phép khởi tạo cổng trunk tốc độ cao qua nhiều cổng gộp chung. Thiết bị hỗ trợ tới 5 nhóm trunk với 5 cổng gộp và hỗ trợ tính năng dự phòng

Tính năng an ninh

Thiết bị hỗ trợ tính năng Access control List trên lớp 2 và lớp 4 tăng cường tính năng an ninh cho bảo mật. Thiết bị cũng hỗ trợ những chính sách bảo mật dựa trên giao thức TCP/UDP để hạn chế truy cập mạng trên địa chỉ đầu cuối. Ngoài ra WGSD-10020HPcũng hỗ trợ tính năng an ninh IEEE 802.1X và quản lý qua địa chỉ MAC để xác thực thiết bị.

Tăng cường tính năng an ninh

WGSD-10020HP cung cấp tính năng an ninh mạng như: DHCP Snooping IP source Guard và Dynamic ARP để chặn các cuộc tấn công IP Snooping. Người quản trị mạng có thể xây dựng mạng doanh nghiệp với ít thời gian và công sức hơn

Quản lý hiệu quả an toàn

WGSD-10020HP hỗ trợ các giao thức quản lý thông qua dòng lệnh console, thông qua giao diên web, với nền tảng cấu hình độc lập. Ngoài ra thiết bị cũng hỗ trợ giao thức SNMPv1,v2 để được quản lý trong hệ thống mạng thông qua phần mềm, thiết bị cũng hỗ trợ SSH và SSL, SNMPv3 mã hóa nội dung gói tin tại từng phiên

Giải pháp linh hoạt và mở rộng

Hỗ trợ 2 khe cắm mni-GBIC trên WGSD-10020HP cho phép lựa chọn 2 tốc độ 100Base-FX và 1000 Base-SX/LX SFP module quang phù hợp theo khoảng cách hoặc theo tốc độ. Khoảng cách kết nối có thể mở rộng từ 550m (cáp quang multimode) đến 10/20/50/70/120km thông qua cáp quang single mode hoặc WDM

Cơ chể chuẩn đoán lỗi SFP

WGSD-10020HP hỗ trợ SFP-DDM cho phép giúp các nhà quản trị có thể dễ dàng giám sát thông số SFP/SFP+ theo thời gian thực như công suất đầu vào, công suất đầu ra, nhiệt độ và các mức điện áp

Mô hình ứng dụng

Mô hình đáp ứng tính an ninh và cấp nguồn cho camera và mạng không dây

VoIP trong khu văn phòng

Đặc tính kỹ thuật

Những đặc tính chung

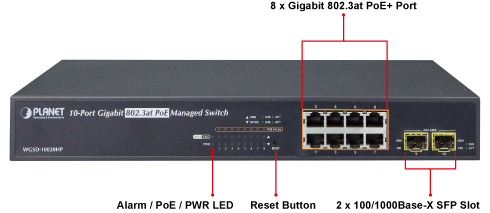

Cổng vật lý
8 cổng 10/100/1000 Base-T giao diện RJ-45
2 cổng 100 /1000 Base-X giao diên SFP từ cổng 21 đến cổng 24
Giao diện console RS-232 DB9 cho những tính năng quản lý cơ bản và cài đặt

Tính năng PoE
Hỗ trợ chuẩn PoE IEEE 802.3at End-Span PSE
Hỗ trợ chuẩn PoE IEEE 802.3af End-Span PSE
Hỗ trợ cấp nguồn PoE qua 8 cổng
Hỗ trợ công suất cấp nguồn PoE đến 30.8 W trên mỗi cổng
Hỗ trợ tính năng tự phát hiện cấp nguồn
Hỗ trợ cơ chế ngăn chặn mạch vong để chống nhiễu trên các cổng
Hỗ trợ cấp nguồn từ xa tới 100m
Các tính năng quản lý PoE
• Tông công suất PoE
• Kích hoạt hoặc tắt tính năng cấp nguồn PoE trên mỗi cổng
• Cổng cấp nguồn PoE có chế độ ưu tiên
• Mỗi cổng được giới hạn công suất PoE
• Hỗ trợ phân loại phát hiện PD
• Hỗ trợ kiểm tra hoạt động PD
• Hỗ trợ lập lịch PoE

Tính năng Layer 2
Hỗ trợ MDI/ MDI-X tự động dò tìm trên các cổng RJ-45
Ngăn chặn khả năng mất mát gói tin với khả năng gây áp lực ngược ( chế độ bán song công) và hỗ trợ IEEE 802.3x dừng việc chuyển các frame ( ở chế độ Song công).
Hỗ trợ hiệu suất cao với giao thức Store- and- Forward, điều khiển cơn bão broadcast và chạy CRC lọc và loại trừ các gói tin và ước lượng băng thông mạng.
Bảng địa chỉ MAC 8k, tự động dò địa chỉ nguồn
Hỗ trợ VLAN
• IEEE 802.1Q Tagged VLAN
• Hỗ trợ tới 255 nhóm VLAN, với 4094 VLAN ID
• Hỗ trợ tính năng VLAN Q-in-Q IEEE 802.1ad
• Hỗ trợ Private VLAN Edge
• Protocol-based VLAN
• MAC-based VLAN
• Voice VLAN
• IP subnet VLAN
• Management VLAN
Hỗ trợ giao thức Spanning tree
• STP IEEE 802.1d
• RSTP IEEE 802.1w
• MSTP IEEE 802.1s
• BPDU
Hỗ trợ tính năng Link Aggregation
• Hỗ trợ giao thức LACP 802.3ad
• Hỗ trợ tính năng Static trunk
• Hỗ trợ tới 5 nhóm trunk với 5 cổng cho mỗi nhóm trunk
• Hỗ trợ băng thông tới 20 Gbps
Cung cấp tính năng Port Mirror.
Tính năng này cho phép quản lý giám sát lưu lượng vào trên mỗi cổng chuyên biệt

Tính năng định tuyên lớp 3
Hỗ trợ tối đa 32 đường định tuyến

Tính năng QoS
8 hàng đợi ưu tiên trên từng cổng
Phân loại lưu lượng
• IEEE 802.1p CoS
• TOS / DSCP / IP Precedence of IPv4/IPv6 packets
• IP TCP/UDP port number
• Typical network application
Hỗ trợ những chính sách ưu tiên nghiêm ngặt và chính sách cân bằng tải WRR theo lớp dịch vụ CoS.
Hỗ trợ Ingress Shaper và Engress Rate Limit và điều khiển băng thông trên mỗi cổng
Hỗ trợ những chính sách về lưu lượng theo các ứng dụng

Tính năng Multicast
Hỗ trợ IGMP Snooping v1 và v2 v3
Hỗ trợ MLD snooping v1 và v2
Hỗ trợ chế độ hàng đợi
IGMP Snooping theo cổng
MLD Snooping theo cổng
Hỗ trợ đăng ký Multicast VLAN

Tính năng an ninh
Hỗ trợ xác thực thông qua cổng IEEE 802.1x và địa chỉ MAC
Quản lý địa chỉ IP thông qua danh sách truy nhập
Quản lý địa chỉ MAC thông qua danh sách truy nhập
Cổng an ninh
Hỗ trợ DHCP Snooping
Hỗ trợ Dynamic ARP Inspection
Hỗ trợ IP Source Guard
Hỗ trợ chống tấn công DoS

Tính năng quản lý
Hỗ trợ quản lý Switch qua giao diện dòng lệnh thông qua Telnet và console
Hỗ trợ quản lý Switch qua giao diện Web
Hỗ trợ giao thức quản lý SNMP v1, v2 và v3
Hỗ trợ tính năng BOOTP và DHCP Client
Tích hợp tính năng TFTP
Hỗ trợ download và upload thông HTTP và TFTP
Hỗ trợ tính năng SNTP
Hỗ trợ giao thức LLDP
Hỗ trợ triển khai quản lý tiện ích Planet Smart Discovery
Hỗ trợ IPv4/IPv6 dual stack
Hỗ trợ DHCP Relay
Hỗ trợ DHCP Option82

Thông số kỹ thuật

Hardware Specifications
Copper Ports	8 10/ 100/1000Base-T RJ-45 Auto-MDI/MDI-X ports
SFP/mini-GBIC Slots	2 1000Base-SX/LX/BX SFP interfaces (Port-9 and Port-10)
SFP/mini-GBIC Slots	Supports 100/1000Mbps dual mode and DDM
Console Port	1 x RS-232 DB9 serial port (115200, 8, N, 1)
Switch Architecture	Store-and-Forward
Switch Fabric	20Gbps / non-blocking
Switch Throughput	14.88Mpps@64Bytes
Address Table	8K entries, automatic source address learning and ageing
Shared Data Buffer	1392 kilobytes
ESD Protection	6KV
Flow Control	IEEE 802.3x pause frame for full-duplex
Flow Control	Back pressure for half-duplex
Jumbo Frame	9Kbytes
Reset Button	< 5 seconds: System reboot
Reset Button	> 5 seconds: Factory Default
Dimensions (W x D x H)	330 x 155 x 43.5 mm, 1U high
Weight	1.8kg
LED	Power, FAN Alert,
	10/100/1000 Link / Act per RJ-45 port,
	100/1000 Link / Act per SFP port,
	PoE In-Use for Port-1~ 8
Power Consumption	Max. 172.9 watts / 589.6 BTU
Power Requirements	100~240V AC, 50/60Hz
Power over Ethernet
PoE Standard	IEEE 802.3af PoE / 802.3at PoE+ PSE
PoE Power Supply Type	End-Span
PoE Power Output	Per Port 56V DC, 30.8 watts (max.)
Power Pin Assignment	1/2(+), 3/6(-)
PoE Power Budget	150 watts (max.)
PoE Ability PD @ 7 Watts	8 units
PoE Ability PD @ 15.4 Watts	8 units
PoE Ability PD @ 30.8 Watts	4 units
Layer 2 function
Port Configuration	Port disable / enable
	Auto-negotiation 10/100/1000Mbps full and half duplex mode selection
	Flow control disable / enable
Port Status	Display each port’s speed duplex mode, link status, flow control status, auto-negotiation status, trunk status
Port Mirroring	TX / RX / Both
Port Mirroring	Many-to-1 monitor
VLAN	802.1Q tagged based VLAN
	Q-in-Q tunneling
	Private VLAN Edge (PVE)
	MAC-based VLAN
	Protocol-based VLAN
	Voice VLAN
	IP Subnet-based VLAN
	MVR (Multicast VLAN Registration)
	Up to 255 VLAN groups, out of 4094 VLAN IDs
Link Aggregation	IEEE 802.3ad LACP / Static Trunk
Link Aggregation	5 groups of 5-Port trunk supported
Spanning Tree Protocol	STP, IEEE 802.1D Spanning Tree Protocol
	RSTP, IEEE 802.1w Rapid Spanning Tree Protocol
	MSTP, IEEE 802.1s Multiple Spanning Tree Protocol
QoS	Traffic classification based, Strict priority and WRR
	8-Level priority for switching
	- Port Number
	- 802.1p priority
	- 802.1Q VLAN tag
	- DSCP/TOS field in IP packet
IGMP Snooping	IGMP (v1/v2/v3) Snooping, up to 255 multicast groups
IGMP Snooping	IGMP Querier mode support
MLD Snooping	MLD (v1/v2) Snooping, up to 255 multicast groups
MLD Snooping	MLD Querier mode support
Access Control List	IP-based ACL / MAC-based ACL
Access Control List	Up to 256 entries
Bandwidth Control	Per port bandwidth control
	Ingress: 100Kbps~1000Mbps
	Egress: 100Kbps~1000Mbps
Layer 3 Functions
IP Interfaces	Max. 8 VLAN interfaces
Routing Table	Max. 32 routing entries
Routing Protocols	IPv4 software Static Routing
Routing Protocols	IPv6 software Static Routing
Management
Basic Management Interfaces	Console / Telnet / Web browser / SNMP v1, v2c
Secure Management Interfaces	SSH, SSL, SNMP v3
SNMP MIBs	RFC 1213 MIB-II
	RFC 1493 Bridge MIB
	RFC 1643 Ethernet MIB
	RFC 2863 Interface MIB
	RFC 2665 Ether-Like MIB
	RFC 2819 RMON MIB (Group 1, 2, 3 and 9)
	RFC 2737 Entity MIB
	RFC 2618 RADIUS Client MIB
	RFC 2863 IF-MIB
	RFC 2933 IGMP-STD-MIB
	RFC 3411 SNMP-Frameworks-MIB
	RFC 4292 IP Forward MIB
	RFC 4293 IP MIB
	RFC 4836 MAU-MIB
	IEEE 802.1X PAE
	LLDP
	Power over Ethernet MIB
Standards Conformance
Regulation Compliance	FCC Part 15 Class A, CE
Standards Compliance	IEEE 802.3 10Base-T
	IEEE 802.3u 100Base-TX/100Base-FX
	IEEE 802.3z Gigabit SX/LX
	IEEE 802.3ab Gigabit 1000T
	IEEE 802.3x Flow Control and Back pressure
	IEEE 802.3ad Port trunk with LACP
	IEEE 802.1D Spanning Tree protocol
	IEEE 802.1w Rapid Spanning Tree protocol
	IEEE 802.1s Multiple Spanning Tree protocol
	IEEE 802.1p Class of service
	IEEE 802.1Q VLAN Tagging
	IEEE 802.1X Port Authentication Network Control
	IEEE 802.3af Power over Ethernet
	IEEE 802.3at Power over Ethernet Plus
	IEEE 802.1ab LLDP
	RFC 768 UDP
	RFC 793 TFTP
	RFC 791 IP
	RFC 792 ICMP
	RFC 2068 HTTP
	RFC 1112 IGMP version 1
	RFC 2236 IGMP version 2
	RFC 3376 IGMP version 3
	RFC 2710 MLD version 1
	FRC 3810 MLD version 2
Environment
Operating	Temperature: 0 ~ 50 degrees C
Operating	Relative Humidity: 20 ~ 95% (non-condensing)
Storage	Temperature: -20 ~ 70 degrees C
Storage	Relative Humidity: 20 ~ 95% (non-condensing)

Thông tin đặt hàng

WGSD-10020HP

L2+ 8-Port 10/100/1000T + 2 100/1000X SFP Managed 802.3at PoE Switch
