Công nghệ PoE điện năng cao cho các ứng dụng PoE dịch vụ công cộng
The PLANET HPOE-2400G, dòng sản phẩm thế hệ tiếp theo là 1 thiết bị Hub quản lý dựa trên giao diện Web gồm 24-Port Gigabit IEEE 802.3at với tính năng PoE hiệu năng cao, kết hợp cả 2 tính năng IEEE 802.3af và High Power IEEE 802.3at Power over Ethernet (PoE) cho công suất lên tới 30 Watts điện năng và dữ liệu truyền trên mỗi cổng qua cáp CAT 5e/6. Nó được thiết kế đặc biệt để đáp ứng nhu cầu ngày càng tăng của các hệ thống mạng PD(powered devices) đòi hỏi hiệu quả cao như là PTZ (Pan, Tilt & Zoom) / các camera Dome tốc độ cao, các điểm truy cập LAN không dây đa kênh (802.11a/b/g/n) và các thiết bị mạng khác bằng cách cung cấp số lượng điện PoE gấp đôi so với chuẩn 802.3af PoE PSE thông thường.
Phù hợp với các chuẩn IEEE 802.3at PoE
Ngày nay chuẩn IEEE 802.3af Power over Ethernet đã trở thành nhu cầu phổ biến trong sự tăng trưởng nhanh của các ứng dụng mạng hiện nay. Với sự tăng trưởng của nhiều ứng dụng quan trọng, sẽ xuất hiện nhu cầu về hiệu năng cao hơn. Do đó, chuẩn IEEE 802.3at Power over Ethernet xác nhận cho phép cung cấp công suất đầu vào tối đa lên tới 30 Watts cho mỗi thiết bị PoE. Chuẩn IEEE 802.3at PoE là giải pháp lý tưởng để đáp ứng các nhu cầu trực tiếp đòi hỏi hiệu năng cao thông qua giao thức port RJ-45. Tương thích với IEEE 802.3at, tốc độ xử lý của thiết bị HPOE-2400G mạnh mẽ hơn so với thiết bị dùng chuẩn 802.3af PoE PSE hiện tại.
Figure: IEEE 802.3af and IEEE 802.3at PoE Power Compare
Đặt lich trình cho chế độ tiết kiệm năng lượng
Theo xu hướng tiết kiệm năng lượng trên toàn thế giới hiện nay và góp phần bảo vệ môi trường trên trái đất, HPOE-2400G có thể kiểm soát hiệu quả việc cung cấp năng lượng điện bên cạnh khả năng cung cấp công suất làm việc (Watts) cao. Tính năng “PoE Schedule” cho phép bạn kích hoạt hay vô hiệu hóa tính năng PoE đối với mỗi Port PoE trong khoảng thời gian nhất định và với tính năng mạnh mẽ như vậy giúp cho các SMB hay các doanh nghiệp tiết kiệm được chi phí và điện năng.
Figure: HPOE-2400G PoE Power Schedule
Quản lý năng lượng nâng cao
Để thuận tiện cho việc quản lý điện năng, HPOE-2400G thực hiện các tính năng quản lý PoE mạnh mẽ như là tính năng bảo vệ khi nhiệt độ quá nóng, cảnh báo ngưỡng sử dụng và tự động trợ cấp năng lượng điện để bảo vệ nguồn điện không bị quá tải. Dự trữ điện năng PoE có thể được phân phối dựa trên các ưu tiên hoặc phân loại và gửi các thống kê sự kiện thông báo khi việc sử dụng điện đạt tới ngưỡng quy định. Thiết bị HPOE-2400G cho phép tập trung vào việc cung cấp năng lượng điện và tối ưu hóa việc cài đặt và việc quản lý năng lượng điện cho các thiết bị mạng từ xa; do đó loại bỏ vấn đề về chi phí lắp đặt thêm cho đường dây điện xoay chiều và giảm bớt thời gian lắp đặt.
Triển khai hệ thống mạng PoE nhanh chóng và dễ dàng
HPOE-2400G tương thích với chuẩn IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3af và tiền tiêu chuẩn IEEE 802.3at. Với 24 port Ethernet 10/100/1000Base-T Gigabit, HPOE-2400G hỗ trợ 52V nguồn 1 chiều cho bất kỳ thiết bị điện truy cập từ xa chuẩn 802.3af / 802.3at . Hỗ trợ dự trữ nguồn điện PoE lên tới 460 Watts, HPOE-2400G cung cấp điện năng đầy đủ 15.4 Watts / 30.8 Watts để điều khiển từ xa lên tới 24 thiết bị.

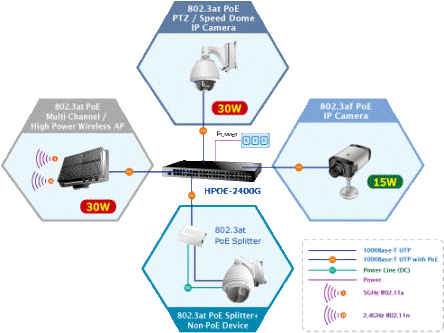

Figure: HPOE-2400G Application Topology
Dễ dàng lắp đặt cáp
HPOE-2400G thường đươc cài đặt giữa thiết bị cấp nguồn và Ethernet Switch; nó vừa tiết kiệm được điện năng mà không ảnh hưởng đến hiệu suất truyền dữ liệu. Nó mang lại giải pháp nhanh chóng và giá cả phải chăng để nâng cấp hệ thống mạng tới hệ thống IEEE 802.3af / IEEE 802.3at Power over Ethernet mà không cần thay thế Switch hiện tại. Có 48 port RJ-45 trên mặt đằng trước của HPOE-2400G, trong đó có 24 port với tính năng lower stack như là “Nhập dữ liệu” và 24 port còn lại với tính năng upper stack function như là "đầu ra PoE (dữ liệu và điện năng)". 24 port "Đầu ra PoE" cũng giống như những kim phun điện để truyền điện áp 1 chiều tới cáp CAT5/5e/6 và truyền dữ liệu một cách đồng thời giữa các kim điện và bộ tách.
Giao diện quản lý Web khá thân thiện
Để quản lý hiệu quả các thiết bị hỗ trợ, HPOE-2400G cung cấp giao diện quản lý Web đơn giản trong đó các quản trị viên có thể kiểm soát được các tính năng bao gồm kích hoạt / vô hiệu hóa các port, các port ưu tiên, cấu hình hệ thống, thay đổi Username / Password và các tính năng nhanh và thay đổi cho các thiết bị hỗ trợ. PoE injector Hub có thể tự động phát hiện trạng thái nguồn điện của mỗi port va hiện thị tin nhắn trên giao diện quản lý Web. Các tính năng cung cấp cho người dùng một phương pháp hiệu quả để quản lý các thiết bị thông qua Internet bất cứ khi nào làm việc hay ở nhà.
Mô hình ứng dụng |
|
Triển khai mạng Gigabit PoE
HPOE-2400G cung cấp phương pháp đơn giản nhất để cấp nguồn cho các thiết bị qua Ethernet như là Camera IP gắn trên trần nhà và Wireless Access Point được lắp đặt tại nơi cao nhất của các tòa nhà. Với 24 cổng port 10/100/1000Base-T Gigabit Ethernet, thiết bị HPOE-2400G hỗ trợ nguồn điện 1 chiều 52V cho phép quản lý từ xa các thiết bị được cấp năng lượng chuẩn IEEE 802.3af / IEEE 802.3at.
Để kiểm soát hệ thống năng lượng của các thiết bị mạng, HPOE-1200 có thể làm việc trực tiếp đồng thời với các thiết bị để xây dựng mạng điện thoại VoIP trong văn phòng. Hơn nữa, các PoE Hub có thể trực tiếp kết nối đến bất kỳ thiết bị tương thích với chuẩn IEEE 802.3af / 802.3at của hãng thứ 3 nào được đặt ở khoảng cách xa 100 mét.
|
|
|
Đặc tính kỹ thuật |
|
• 24-Port RJ-45 –12 -Port 10/100/1000Mbps “Data input” –12 -Port 10/100/1000Mbps “Data + Power output” • 1-Port 10/100Base-TX port quản lý • Phím Reset để quản lý hệ thống
Nguồn qua Ethernet
• Phù hợp với các chuẩn IEEE 802.3, IEEE 802.3at và IEEE 802.3af Power over Ethernet Mid-Span PSE • Hỗ trợ lên tới 24 thiết bị IEEE 802.3at / 802.3af • Hỗ trợ công suất PoE lên tới 30.8 Watts (802.3at PoE) / 15.4 Watts (802.3af PoE) cho mỗi cổng PoE • Tự động phát hiện các thiết bị hỗ trợ (PD) • Mạch bảo vệ ngăn ngừa xung đột nguồn điện giữa các port • Cấp nguồn điện từ xa lên tới 100m
Quản lý PoE
• Kiểm soát tổng tài nguyên điện PoE • Định lịch trình cho mỗi cổng PoE • Chức năng PoE kích hoạt / vô hiệu hóa • Chức năng kích hoạt / vô hiệu hóa cho mỗi cổng PoE • Tính năng chuyển mạch trên mỗi cổng 802.3at / 802.3af • Ưu tiên cấp nguồn cổng PoE • Giới hạn công suất trên mỗi cổng PoE • Phát hiện phân loại PD • Tính năng bảo vệ khi nhiệt độ vượt quá cho phép • Ngưỡng nhiệt độ PoE • Ngưỡng sử dụng điện PoE
Quản lý chung
• Giao thức Web để quản lý từ xa • Hỗ trợ giao thức thời gian mạng - Network Time Protocol (NTP) • Cập nhật Firmware qua giao diện Web • Tiện ích PLANET Smart Discovery tự động tìm kiếm các thiết bị PLANET trên mạng • SNMP Trap để thông báo cảnh báo các sự kiện • System Log / Remote Syslog
Phần cứng
• 19-inch rack mountable; 1U chiều cao • Phím Reset để thiết lập mặc định và khởi động lại hệ thống • LED chỉ thị khi PoE sẵn sàng và hoạt động PoE • LED chỉ thị cảnh báo nguồn và quạt • FCC Part 15 Class A, CE
Tuân theo tiêu chuẩn
• IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3at pre-standard Power over Ethernet • IEEE 802.3af Power over Ethernet • RFC 768: UDP • RFC 791: IP • RFC 2068 HTTP • RFC 1157: SNMPv1 • RFC 1902: SNMPv2c • RFC 5424: Syslog
|
|
