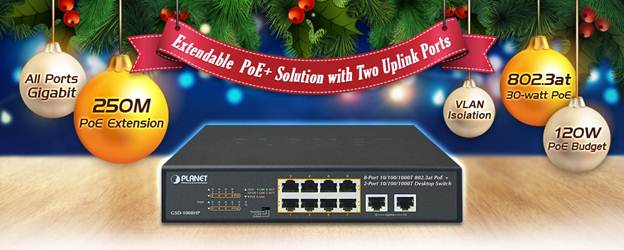

GSD-1008HP - 8-Port 10/100/1000T 802.3at PoE + 2-Port 10/100/1000T Desktop Switch (120 watts)



Cung cấp nguồn điện linh hoạt, khả năng mở rộng và tập trung

PLANET GSD-1008HP cung cấp 8 cổng 10/100/1000T với tính năng 802.3at PoE+ 30 watt, tổng công suất PoE 120 watt và thêm hai cổng uplink để đáp ứng nhu cầu cung cấp đủ năng lượng PoE cho hệ thống camera giám sát HD và hệ thống Wi-Fi trong mạng có quy mô nhỏ nhưng cần hiệu suất cao. Với thiết kế nhỏ gọn, vỏ kim loại giúp cho việc bố trí thuận tiện và triển khai cấp nguồn cho các thiết bị nhanh chóng và dễ dàng.

Hỗ trợ mở rộng khoảng cách truyền dữ liệu Ethernet

Công tắc DIP tích hợp sẵn cung cấp các chế độ vận hành "Standard", "VLAN" và "Extend". GSD-1008HP hoạt động như một switch PoE+ chuẩn IEEE 802.3at thông thường ở chế độ vận hành "Standard".

Chế độ hoạt động "VLAN" có chức năng VLAN dựa trên cổng giúp ngăn chặn bão các gói tin multicast hoặc broadcast của camera IP ảnh hưởng lẫn nhau.

Trong chế độ hoạt động “Extend”, GSD-1008HP hoạt động trên cơ sở từng cổng ở chế độ song công 10Mbps nhưng hỗ trợ công suất đầu ra nguồn PoE 30 watt trong khoảng cách lên tới 250m vượt qua giới hạn 100m trên cáp UTP Ethernet. Với tính năng hoàn toàn mới này, GSD-1008HP cung cấp giải pháp bổ sung cho việc mở rộng khoảng cách 802.3at PoE+, do đó tiết kiệm chi phí lắp đặt cáp Ethernet. Hơn nữa, chức năng tách biệt các VLAN của thiết bị giúp cô lập từng cổng để ngăn chặn bão broadcast và chống giả mạo DHCP trong chế độ hoạt động “Extend”.

Hai cổng Gigabit Uplink

GSD-1008HP với hai cổng uplink với tốc độ truyền 1000Mbps đảm bảo truyền dữ liệu tốc độ cao, truyền video, đảm bảo kết nối tin cậy giữa hệ thống giám sát và mạng bên ngoài nơi 8 cổng PoE+ có thể được sử dụng hết công suât.

Kiến trúc chuyển mạch hiệu suất cao và ổn định

GSD-1008HP hỗ trợ bảng địa chỉ MAC 8K, kiến ​​trúc chuyển mạch hiệu suất cao có khả năng cung cấp 20Gbps chuyển mạch non-blocking và thông lượng tốc độ cao tới 14,88Mpps, giúp đơn giản hóa việc nâng cấp mạng LAN để phục vụ tăng nhu cầu băng thông. Bên cạnh đó, chức năng điều khiển luồng song công 802.3x của GSD-1008HP cho phép các thiết bị được cấp nguồn và các server được kết nối trực tiếp với switch cho hiệu quả truyền gói tin wire-speed không có nguy cơ mất gói tin.

Kết nối cáp dễ dàng

Với việc chuyển đổi dữ liệu và cấp nguồn qua Ethernet được tích hợp vào một thiết bị, GSD-1008HP giảm yêu cầu về cáp và loại bỏ sự cần thiết của các ổ cắm điện trên tường, trần nhà hoặc bất kỳ nơi nào không thể tiếp cận. Một dây dẫn mang cả dữ liệu và điện năng làm giảm chi phí lắp đặt, đơn giản hóa việc lắp đặt và loại bỏ nhu cầu thợ điện hoặc dây nối dài. Với 8 giao diện PoE, GSD-1008HP phù hợp cho các doanh nghiệp nhỏ và mô hình workgroup để triển khai cơ sở PoE bao gồm các điểm truy cập không dây, camera giám sát dựa trên IP và điện thoại IP ở mọi nơi dễ dàng hơn, hiệu quả hơn và tiết kiệm chi phí hơn.

Mô hình ứng dụng

Bộ chuyển mạch PoE phù hợp với hệ thống Departmant/Workgroup

Đặc tính kỹ thuật

Cổng vật lý

10-port 10/100/1000BASE-T Gigabit Ethernet đồng RJ45

8-port IEEE 802.3at PoE+ Injector (Port-1 đến Port-8)

Cấp nguồn qua Ethernet

Hỗ trợ các thiết bị tương thích với chuẩn IEEE 802.3at Power+ qua Ethernet PSE

Hỗ trợ 8 cổng các thiết bị IEEE 802.3af/802.3at

Hỗ trợ công suất PoE lên tới 30,8 watt cho mỗi cổng PoE

Mỗi cổng hỗ trợ công suất 55V DC cho thiết bị hỗ trợ PoE

Tổng công suất PoE 120 watt

Tự động phát hiện thiết bị nhận nguồn (PD)

Circuit protection ngăn chặn sự nhiễu điện giữa các cổng

Cấp nguồn từ xa lên đến 100m ở chế độ tiêu chuẩn, 250m ở chế độ mở rộng



Khả năng chuyển mạch

Tự động điều chỉnh tốc độ 10/100/1000Mbps dựa trên phần cứng và auto MDI / MDI-X

Kiểm soát lưu lượng cho chế độ song công hoàn toàn và áp lực ngược cho chế độ bán song công

IEEE 802.1Q VLAN trong suốt với người dùng

Công tắc DIP cho phép lựa chọn chuyển đổi chế độ Standard, VLAN và Extend; chế độ Extend có khoảng cách truyền 30W PoE qua 250m ở tốc độ 10Mbps và tách biệt VLAN (Chỉ Port-1 đến Port-8)

Solid DIP để cô lập các cổng, ngăn chặn bão broadcast và chống giả mạo DHCP

Phần cứng

Kích thước màn hình 9 inch, chiều cao 1U, có thể lắp giá đỡ

Đèn LED bào công suất hệ thống, mỗi cổng PoE sẵn sàng và cổng PoE hoạt động, tốc độ, Link/Act

Hỗ trợ chức năng Energy-Efficient Ethernet (EEE) (IEEE 802.3az)

Thông số kỹ thuật

Hardware Specifications

Copper Port

10 10/100/1000BASE-T MDI/MDIX Ports

PoE Injector Port

8-port with 802.3at/af PoE injector function with Port-1 to Port-8

Switch Architecture

Store-and-Forward

Switch Fabric

20Gbps/non-blocking

Switch Throughput@64 bytes

14.88Mpps@64 bytes

MAC Address Table

8K entries, automatic source address learning and aging

Maximum Frame Size

9K bytes

Flow Control

IEEE 802.3x pause frame for full-duplex
Back pressure for half-duplex

LED

System:

·         Power (Green)


10/100/1000BASE-T RJ45 interfaces:

·         10/100Mbps LNK/ACT (Red)

·         1000Mbps LNK/ACT (Green)


PoE interfaces:

·         PoE-in-Use (Orange)

DIP Switch

Selectable operation mode

·         Standard

·         VLAN

·         Extend

Dimensions (W x D x H)

220 x 150 x 43 mm (1U height)

Enclosure

Metal

Weight

1260 g

Power Requirements

AC 100~240V, 50/60Hz, 2.5A max.

Power Consumption/ Dissipation

System On: Max. 5.6 watts/19.1 BTU
Ethernet Full Loading: Max. 10.6 watts/36.1 BTU
PoE Full Loading: Max. 139 watts/474.2 BTU

ESD Protection

Contact discharge of 4KV DC
Air discharge of 6KV DC

Thermal Fan

1

Power over Ethernet

PoE Standard

IEEE 802.3af Power over Ethernet/PSE
IEEE 802.3at Power over Ethernet Plus/PSE

PoE Power Supply Type

End-span

PoE Power Output

Per port 55V DC, 540mA. max. 30 watts

Power Pin Assignment

1/2 (+), 3/6 (-)

PoE Power Budget

120 watts

Max. Number of Class 2 PDs

8

Max. Number of Class 3 PDs

8

Max. Number of Class 4 PDs

4

Standards Conformance

Regulatory Compliance

FCC Part 15 Class A, CE

Standards Compliance

IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab Gigabit 1000BASE-T
IEEE 802.3x Flow control and back pressure
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3az Energy Efficient Ethernet (EEE)

Environment

Operating

Temperature: 0 ~ 50 degrees C
Relative Humidity: 5 ~ 95% (non-condensing)

Storage

Temperature: -10 ~ 70 degrees C
Relative Humidity: 5 ~ 95% (non-condensing)

Thông tin đặt hàng

GSD-1008HP

8-Port 10/100/1000T 802.3at PoE + 2-Port 10/100/1000T Desktop Switch (120 watts)
